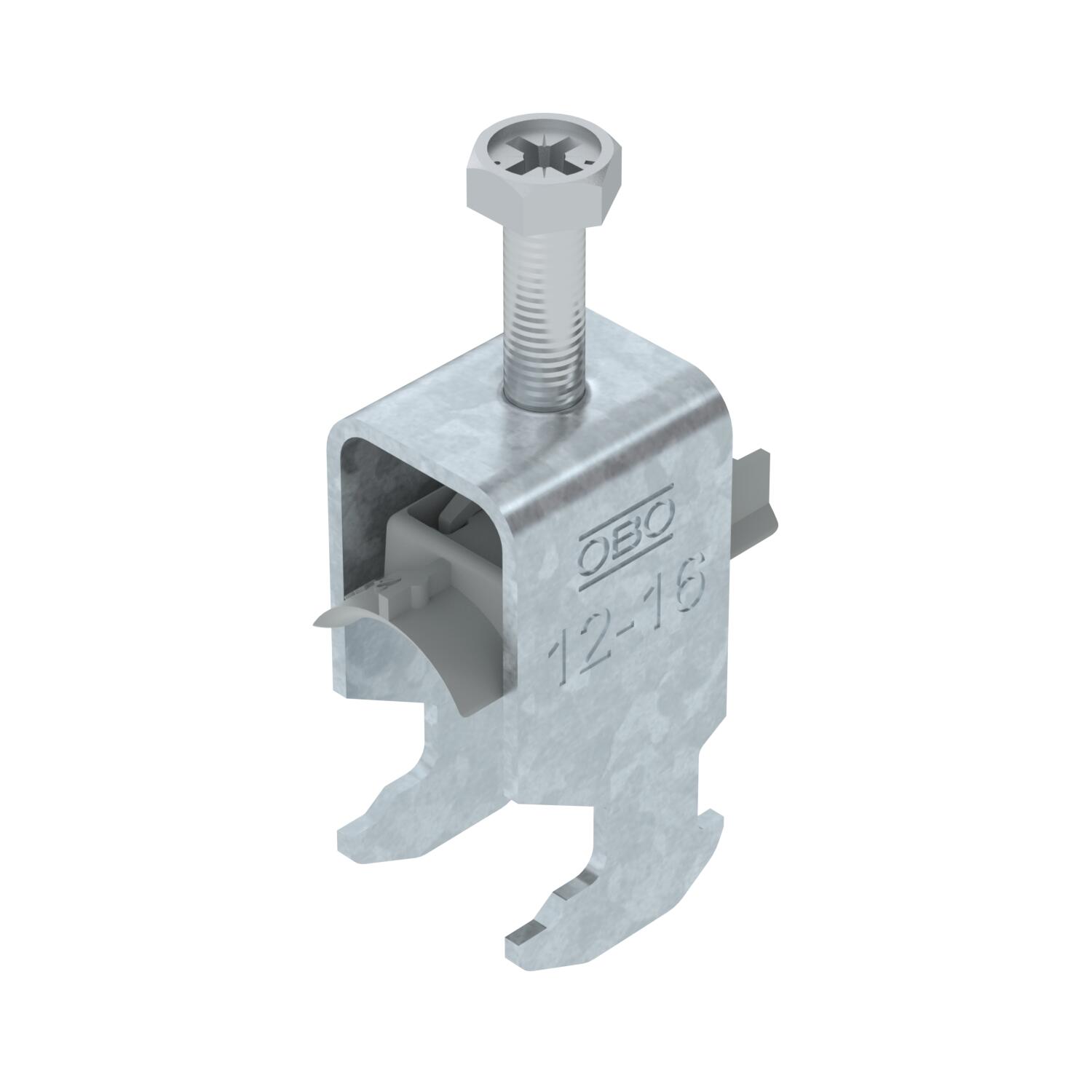

U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, FT 12 | 16 | 3

U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, FT

Artikli nr. 1186209 | EAN 4012196846962

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

U-klamber H-jalaga, polüpropüleenist plastist surveplaadiga Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ jalajälg (GWP) hällist väravani	0,0753 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	16 mm
Koormusvahemiku D min	12 mm
Kõrgus	46 mm
Laius	20 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Mõõde	12-16mm
Mõõt A	22,5 mm

Mõõt B	20 mm
Mõõt C	34 mm
Mõõt G (mm)	M6
Mõõt H	46 mm
Mõõt L	35 mm
Mõõt t	1,5 mm
Paigaldusviis	Profiillatt
Pikkus	22,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Plast
plaadi materjali väärtused	Polüpropüleen
Plastvanniga	jah
Pleki paksus	1,5 mm
Torudele max läbimõõduga	16 mm
Torudele min läbimõõduga	12 mm
Välismõõtete pikkus	34 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Tükki	100 Tükki
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Tükki	100 Tükki
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Tükki	100 Tükki
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Tükki	100 Tükki
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Tükki	100 Tükki
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Tükki	100 Tükki
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Tükki	100 Tükki
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Tükki	100 Tükki
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Tükki	100 Tükki
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Tükki	100 Tükki
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Tükki	50 Tükki
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Tükki	25 Tükki
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Tükki	25 Tükki
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Tükki	25 Tükki
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Tükki	25 Tükki
