U-klamber, H-jalaga, 2-ne, metallist surveplaadiga, FT

Artikli nr. 1186023 | EAN 4012196848621

Toote kirjeldus

Toote kirjeldus

U-klamber H-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Kahe kaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Mitme kaabli korral tuleks need topeltsurveplaadiga eraldada. Soovitatav on kasutada vastasplaati.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Ava laius 16–17 mm
  • U-klamber C-profiillattidele avalaiusega 16–17 mm
  • Toime tagamise klass E30
  • Toime tagamise klass E90
Tehnilised andmed

Tehnilised andmed

Ava laius 10 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 0,177 kg CO₂e / 1 Stück
halogeenita jah
Kaablite/torude arv 2
Keere M6
Koormusvahemiku D max 28 mm
Koormusvahemiku D min 22 mm
Kõrgus 91 mm
Laius 33 mm
Lattidele prao max laiusega (intervalliga) 17 mm
Lattidele prao min laiusega (intervalliga) 16 mm
Lisa materjal Teras
Lisa pealispind kuumtsingitud kastmismeetodil
Materjal Teras
Max Kinnituse pöördemoment 3 Nm
Metallvanniga jah
Mõõde 22-28mm

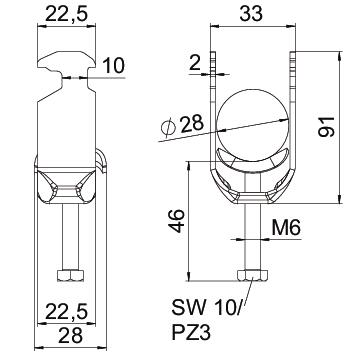

Mõõt A 22,5 mm
Mõõt B 33 mm
Mõõt C 28 mm
Mõõt G (mm) M6
Mõõt H 91 mm
Mõõt L 34 mm
Mõõt t 2 mm
Paigaldusviis Profiillatt
Pikkus 22,5 mm
Pinnakate Kuumtsingitud kastmismeetodil
plaadi materjal Teras
Plastvanniga ei
Pleki paksus 2 mm
Toimetagamine jah
Torudele max läbimõõduga 28 mm
Torudele min läbimõõduga 22 mm
Välismõõtete pikkus 28 mm
Vastasplaadiga ei
Kõik tüübid

Kõik tüübid

Tüüp Koormusvahemiku D min Koormusvahemiku D max Max Kinnituse pöördemoment Artikli nr. Kogus kl. VKE
BS-H2-M-12 FT 8 mm 12 mm 3 Nm 1186003
50 Tükki
BS-H2-M-16 FT 12 mm 16 mm 3 Nm 1186010
50 Tükki
BS-H2-M-22 FT 16 mm 22 mm 3 Nm 1186017
50 Tükki
BS-H2-M-28 FT 22 mm 28 mm 3 Nm 1186023
50 Tükki
BS-H2-M-34 FT 28 mm 34 mm 3 Nm 1186030
50 Tükki
BS-H2-M-40 FT 34 mm 40 mm 3 Nm 1186037
50 Tükki
BS-H2-M-46 FT 40 mm 46 mm 5 Nm 1186043
50 Tükki
BS-H2-M-52 FT 46 mm 52 mm 5 Nm 1186050
50 Tükki
BS-H2-M-58 FT 52 mm 58 mm 5 Nm 1186057
50 Tükki
BS-H2-M-64 FT 58 mm 64 mm 5 Nm 1186063
50 Tükki
