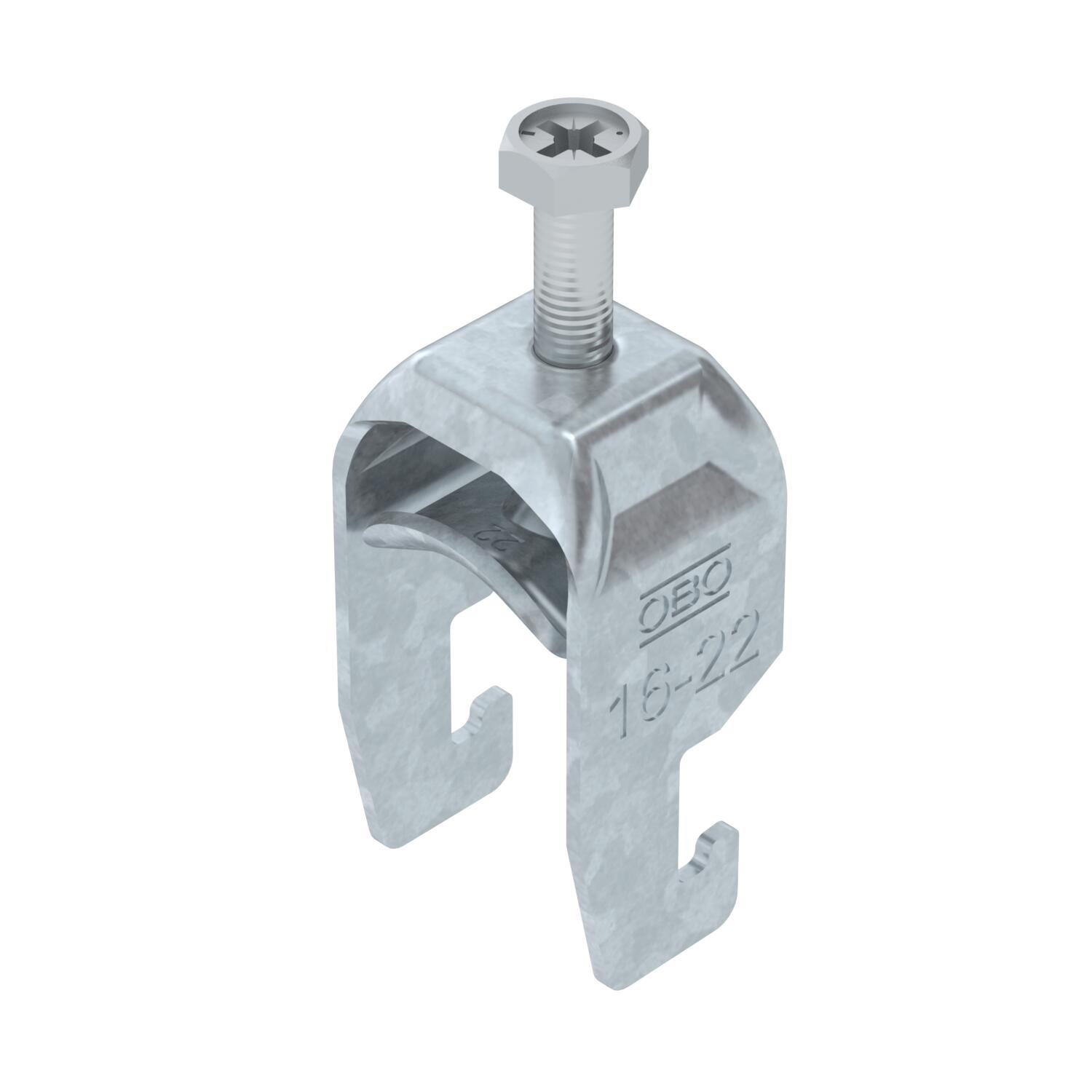

U-klamber, U-jalaga, 1-ne, metallist surveplaadiga, FT 16 | 22 | 3

U-klamber, U-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1186516 | EAN 4012196849871

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

U-klamber U-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 18 - 22 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,128 kg CO₂e / 1 Stück
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	22 mm
Koormusvahemiku D min	16 mm
Kõrgus	51 mm
Laius	27 mm
Lattidele prao max laiusega (intervalliga)	22 mm
Lattidele prao min laiusega (intervalliga)	18 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	16-22mm

Mõõt A	22,5 mm
Mõõt B	27 mm
Mõõt C	18 mm
Mõõt G (mm)	M6
Mõõt H	51 mm
Mõõt L	34 mm
Mõõt t	1,5 mm
Paigaldusviis	Profiillatt
Pikkus	22,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	1,5 mm
Toimetagamine	jah
Torudele max läbimõõduga	22 mm
Torudele min läbimõõduga	16 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Tükki	100 Tükki
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Tükki	100 Tükki
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Tükki	100 Tükki
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Tükki	100 Tükki
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Tükki	100 Tükki
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Tükki	100 Tükki
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Tükki	100 Tükki
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Tükki	100 Tükki
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Tükki	100 Tükki
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Tükki	100 Tükki
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Tükki	50 Tükki
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Tükki	25 Tükki
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Tükki	25 Tükki
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Tükki	25 Tükki
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Tükki	25 Tükki
