U-klamber, U-jalaga, 1-ne, plastist surveplaadiga, FT 58 | 64 | 5

U-klamber, U-jalaga, 1-ne, plastist surveplaadiga, FT

Artikli nr. 1186762 | EAN 4012196851102

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

U-klamber U-jalaga, polüpropüleenist plastist surveplaadiga. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 18 - 22 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ jalajälg (GWP) hällist väravani	0,925 kg CO₂e / 1 Meeter
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	64 mm
Koormusvahemiku D min	58 mm
Kõrgus	95 mm
Laius	70 mm
Lattidele prao max laiusega (intervalliga)	22 mm
Lattidele prao min laiusega (intervalliga)	18 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	5 Nm

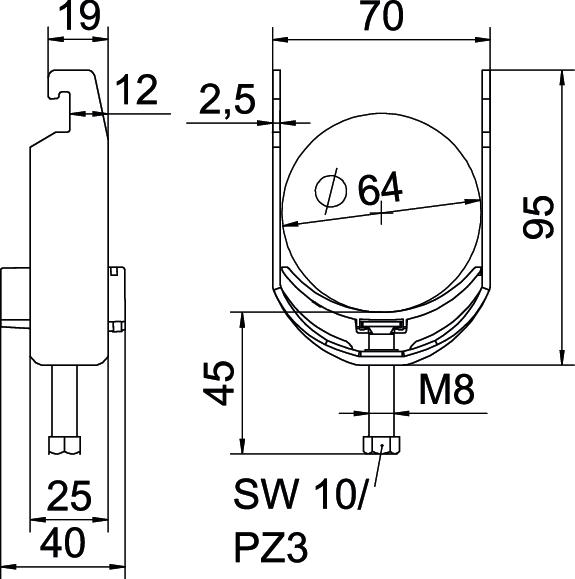

Mõõde	58-64mm
Mõõt A	25 mm

Mõõt B	70 mm
Mõõt C	40 mm
Mõõt G (mm)	M8
Mõõt H	95 mm
Mõõt L	45 mm
Mõõt t	2,5 mm
Paigaldusviis	Profiillatt
Pikkus	25 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Plast
plaadi materjali väärtused	Polüpropüleen
Plastvanniga	jah
Pleki paksus	2,5 mm
Torudele max läbimõõduga	64 mm
Torudele min läbimõõduga	58 mm
Välismõõtete pikkus	40 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Tükki	100 Tükki
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Tükki	100 Tükki
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Tükki	100 Tükki
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Tükki	100 Tükki
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Tükki	100 Tükki
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Tükki	100 Tükki
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Tükki	100 Tükki
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Tükki	100 Tükki
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Tükki	100 Tükki
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Tükki	100 Tükki
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Tükki	50 Tükki
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Tükki	25 Tükki
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Tükki	25 Tükki
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Tükki	25 Tükki
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Tükki	25 Tükki
