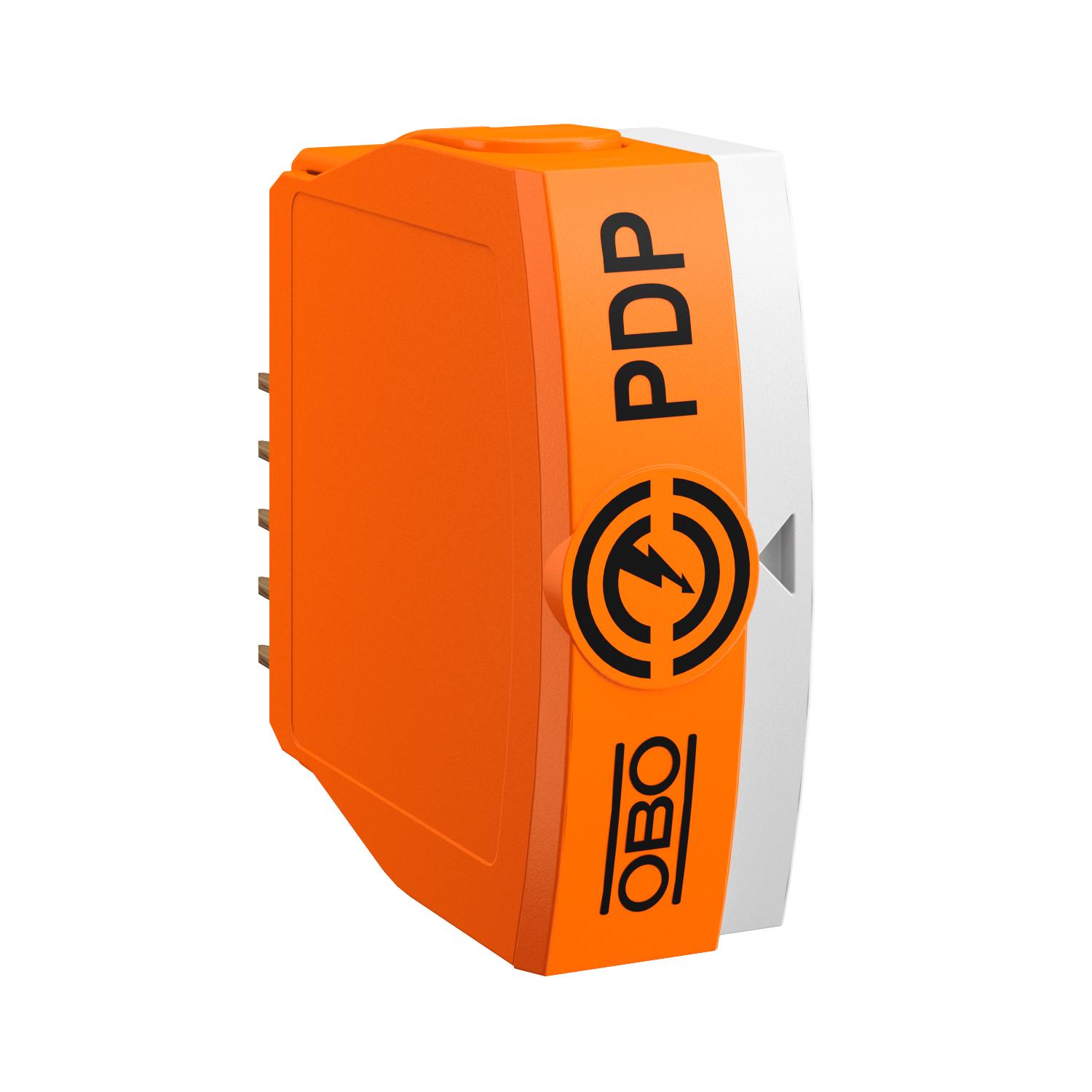

Ülemine osa PDP, 2 poolusega, OS, 48 V

Artikli nr. 5080428 | EAN 4012196745968

Klemm
Toote kirjeldus

Toote kirjeldus

Ülemine detail, ühendatav andmesideliini kaitse tüüp 1+2/D1+C2 kasutamiseks mõõte-, juhtimis- ja reguleerimisseadetes

• Kaitseseade mitmesoonelistele süsteemidele
• Sagedusvahemik kuni 100 MHz
• Väike üldlaius 17,5 mm
• Optilise signaliseerimisega ja kaugsignaliseerimise võimalusega

Kasutamine: MRS-tehnoloogiat kasutavate andmeedastusseadmete universaalne pikse- ja liigpingekaitse.
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Mõõte-, juhtimis- ja reguleerimisseadmed
  • Üleminek LPZ 0 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Elektriimpulsiga 2,5 kA
Impulssvoolu nimiväärtus (8/20 µs) 10 kA
Jäiga ühenduse pesa max läbimõõt 2,5 mm²
Jäiga ühenduspesa min läbimõõt 0,14 mm²
Järjestikune takistus soone kohta 1,2 Ω ± 5%
kaitseklass IP20
Kategorie Tüüp 1+2 / D1+C2
Katsestandard IEC 61643-21
Kogu lahendusvool (10/350) 2,5 kA
Kogu lahendusvool (8/20) 20 kA

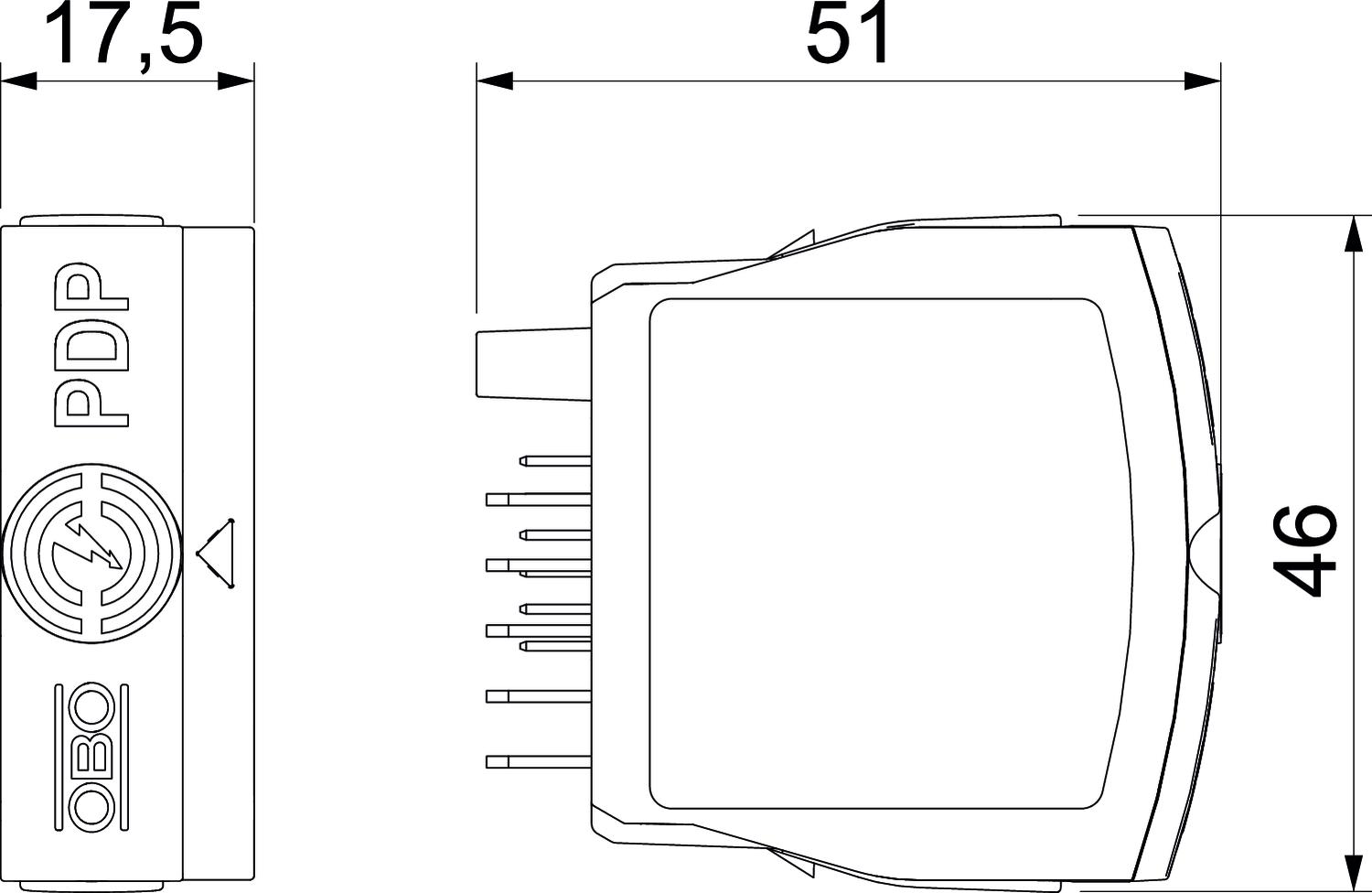

Kõrgus 46 mm
Laius 17,5 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II / D1+C2
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
LPZ 0→2
Maandus: Ühenduskaabel/DIN-latt
Mahtuvus (soon-maa) ≤30 pF
Mahtuvus (soon-soon) ≤30 pF
Mitmekordse juhtme ühenduspesa max läbimõõt 2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm²
Mõõde 48V
Nimilahendusvool (In) C2 järel (kokku) 20 kA
Nominaalne koormusvool AC 0,425 A
Nominaalne koormusvool DC 0,6 A
Painduva ühenduse pesa min läbilõige 0,14 mm²
Painduva ühenduspesa max läbimõõt 1,5 mm²
Piirsagedus 100 MHz
Pikisuunaline takistus 1.2 ± 5%
Pikkus 51 mm
pistiksüsteem Klemm
Rakendustemperatuuri vahemiku max 80 °C
Rakendustemperatuuri vahemiku min -40 °C
Seadme signalisatsioon puudub
Sisendi/väljundi montaaž Kruviklemmid
Sisestuse summutus (Insertion loss) ≤3 dB
Suurim talitluspinge AC 37 V
Suurim talitluspinge DC 52 V
Tõukevoolukindlus soon – maa 10 kV / 5 kA
Tõukevoolukindlus soon – soon 10 kV / 5 kA
Varje ühendus jah
Varjestus otse
Kõik tüübid

Kõik tüübid

Tüüp Suurim talitluspinge AC Suurim talitluspinge DC pistiksüsteem Artikli nr. Kogus kl. VKE
PDP-P-2-5-OS 4,2 V 6 V Klemm 5080422
1 Tükki
PDP-P-2-12-OS 12 V 16 V Klemm 5080424
1 Tükki
PDP-P-2-24-OS 21 V 30 V Klemm 5080426
1 Tükki
PDP-P-2-48-OS 37 V 52 V Klemm 5080428
1 Tükki
