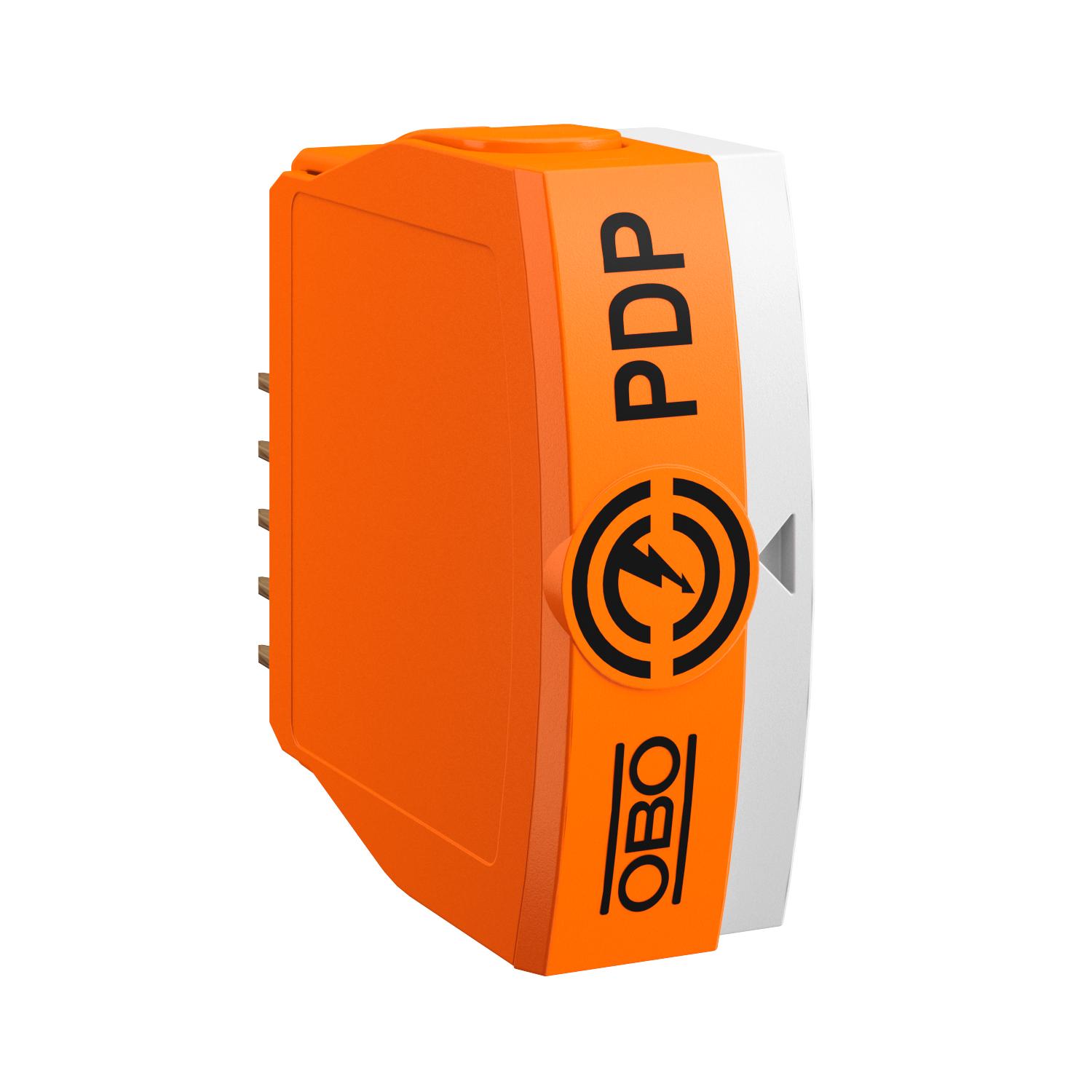

Ülemine osa PDP, 2 x 2 poolusega, OS, 24 V
Artikli nr. 5080434 | EAN 4012196745999
- Toote kirjeldus
-

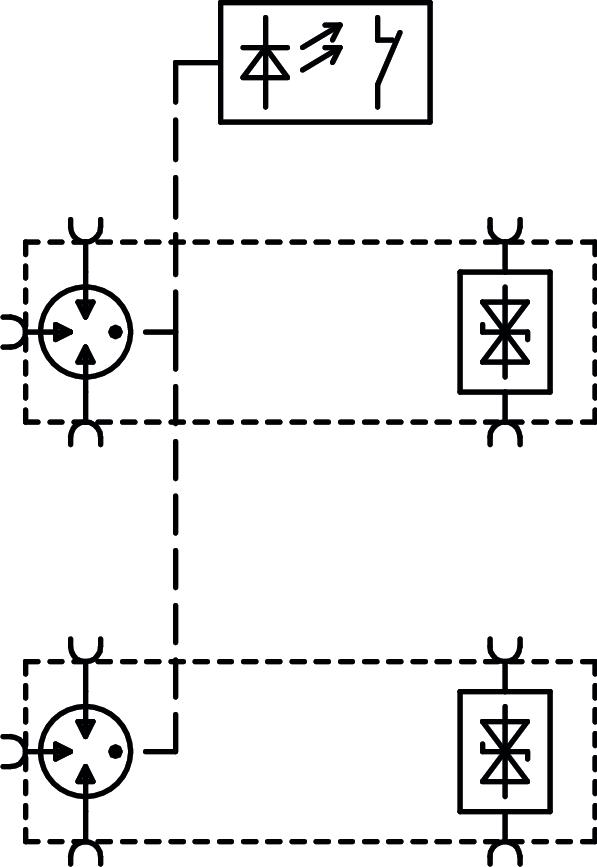

Toote kirjeldusÜlemine detail, ühendatav andmesideliini kaitse tüüp 1+2/D1+C2 kasutamiseks mõõte-, juhtimis- ja reguleerimisseadetes
• Kaitseseade mitmesoonelistele süsteemidele
• Sagedusvahemik kuni 100 MHz
• Väike üldlaius 17,5 mm
• Optilise signaliseerimisega ja kaugsignaliseerimise võimalusega
Kasutamine: MRS-tehnoloogiat kasutavate andmeedastusseadmete universaalne pikse- ja liigpingekaitse.
-
- Tehnilised andmed
-
Tehnilised andmed

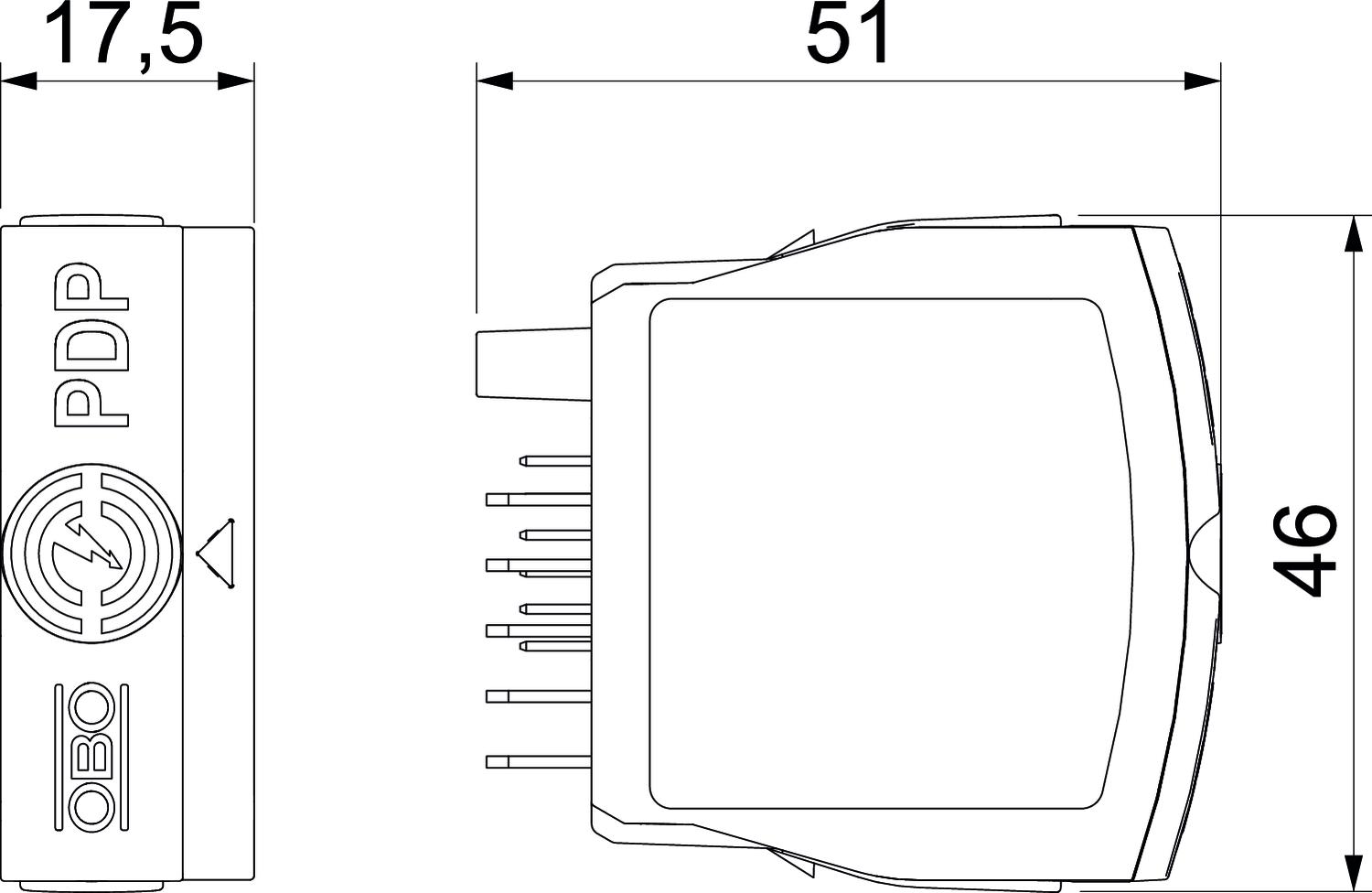

Elektriimpulsiga 2,5 kA Impulssvoolu nimiväärtus (8/20 µs) 10 kA Jäiga ühenduse pesa max läbimõõt 2,5 mm² Jäiga ühenduspesa min läbimõõt 0,14 mm² Järjestikune takistus soone kohta 1,2 Ω ± 5% kaitseklass IP20 Kategorie Tüüp 1+2 / D1+C2 Katsestandard IEC 61643-21 Kogu lahendusvool (10/350) 2,5 kA Kogu lahendusvool (8/20) 20 kA Kõrgus 46 mm Laius 17,5 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II / D1+C2 Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2 LPZ 0→2 Maandus: Ühenduskaabel/DIN-latt Mahtuvus (soon-maa) ≤30 pF Mahtuvus (soon-soon) ≤30 pF Mitmekordse juhtme ühenduspesa max läbimõõt 2,5 mm² Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm² Mõõde 24V Nimilahendusvool (In) C2 järel (kokku) 20 kA Nominaalne koormusvool AC 0,425 A Nominaalne koormusvool DC 0,6 A Painduva ühenduse pesa min läbilõige 0,14 mm² Painduva ühenduspesa max läbimõõt 1,5 mm² Piirsagedus 100 MHz Pikisuunaline takistus 1.2 ± 5% Pikkus 51 mm pistiksüsteem Klemm Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon puudub Sisendi/väljundi montaaž Kruviklemmid Sisestuse summutus (Insertion loss) ≤3 dB Suurim talitluspinge AC 21 V Suurim talitluspinge DC 30 V Tõukevoolukindlus soon – maa 10 kV / 5 kA Tõukevoolukindlus soon – soon 10 kV / 5 kA Varje ühendus jah Varjestus otse - Kõik tüübid
