UP süvistatav elektroonikatoos 66, lisaruum klemmidele 66 | 60 | 20/25 mm | 22

UP süvistatav elektroonikatoos 66, lisaruum klemmidele

Artikli nr. 2003726 | EAN 4012196856565

Artikli nr. / Tüüp	2003726 / UE 66

Kõrgus	66 mm

Läbimõõt	60 mm

Toru läbimõõdule	20/25 mm

sisendite arv	22

Toote kirjeldus

Toote kirjeldus

Süvistatav elektroonikatoos koos lisaruumiga klemmidele, kasutamiseks müüritistes paigaldussügavusega vähemalt 66 mm.

• 4 bajonettlukuga ühendusmuhviga
• 6 kombi-torusisendit Ø 20 ja 25 mm
• 8 sisendit kuni Ø 20 mm
•6 sisendit kuni Ø 14 mm
• 2 sisendit kuni Ø 20 mm põhjas
• vahesein erinevate pingete jaoks, väljamurdeavadega
• 4 × 3 kruvipüstakut
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	0,361 kg CO₂e / 1 Tükk
halogeenita	jah
Kaanekinnitus	Kruvid
Kaas	ilma
kaitseklass	IP30
Kombisisendid Ø 20/25 mm	6
Kõrgus	66 mm
Korpuseläbiviigu liik	Väljamurdeava
Kruvidega	jah
Läbimõõt	60 mm
Laius	76 mm
Leegile vastupidav	kooskõlas standardiga VDE 0471/IEC 60695-2-11, katsetemperatuur 650 °C
Löögikindel	jah
Materjal	Polüpropüleen
Max Juhi ristlõige	2,5 mm²

Max nimiläbilõige	2,5 mm²
Min nimiläbilõige	1,5 mm²

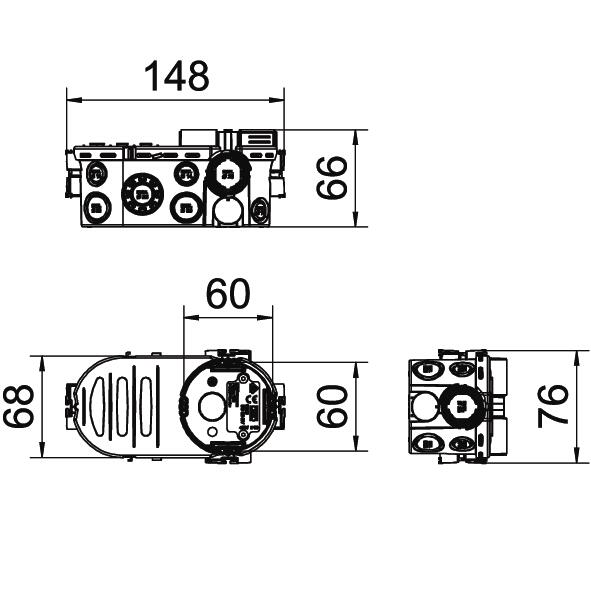

Mõõde	Ø60xH66x148
Naelklambriga	ei
Nimipinge	400 V
Pikkus	148 mm
seadmete kinnitus	Kruvid
sisendite arv	22
sisestamine tagant	jah
Sisseviigu tüüp_	NYM-kaablid, andmesidekaablid ja gofreeritud torud
Toru läbimõõdule	20/25 mm
Torusisendid Ø 20 mm	10
Tuulekindel	ei
Värv	sügavmust
Vorm	ovaalne

Kõik tüübid

Kõik tüübid

Tüüp	Kõrgus	Läbimõõt	Toru läbimõõdule	sisendite arv	Artikli nr.	Kogus	kl. VKE
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Tükki	10 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
UP Quick-Fix	ZU 60-QF	2003740	Tükki	25 Tükki
UP seadmetoosi kõrgendusrõngas, 12mm	ZU 12-PR	2003742	Tükki	25 Tükki
UP seadmetoosi kõrgendusrõngas, 24mm	ZU 24-PR	2003744	Tükki	25 Tükki
UP süvistatava toosi signaalkaas, ühene	ZU 60-SD	2003760	Tükki	50 Tükki
