UP süvistatav seadme-ühendustoos 66, tuulekindel
Artikli nr. 2003708 | EAN 4012196715909
- Toote kirjeldus
-
Toote kirjeldusSüvistatav seadmetoos tuulekindlate membraansisseviikudega, kasutamiseks müüritistes paigaldussügavusega vähemalt 66 mm.
• 4 × 3 kruvipüstakut
• mõlemalt poolt ühendatav bajonettlukuga ühendusmuhviga
• 4 kombineeritud torusisseviiku Ø 20 ja 25 mm
• 2 sisseviiku kuni Ø 20 mm
• 6 sisseviiku kuni Ø 12 mm
• 2 sisseviiku kuni Ø 12 mm, põhjas
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
-
- Tehnilised andmed
-
Tehnilised andmed

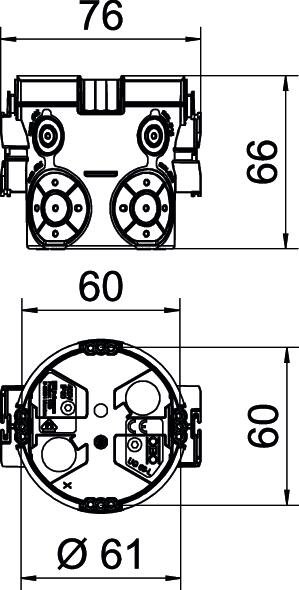

CO₂ jalajälg (GWP) hällist väravani 0,126 kg CO₂e / 1 Tükk halogeenita jah Kaanekinnitus Kruvid Kaas ilma kaitseklass IP30 Kombisisendid Ø 20/25 mm 4 Kõrgus 66 mm Korpuseläbiviigu liik Sisseviigumebraan Kruvidega ei Läbimõõt 60 mm Leegile vastupidav kooskõlas standardiga VDE 0471/IEC 60695-2-11, katsetemperatuur 650 °C Löögikindel jah Materjal polüpropüleen / termoplast-elastomeer Max nimiläbilõige 2,5 mm² Min nimiläbilõige 1,5 mm² Mõõde Ø60mm, H66mm Naelklambriga ei Nimipinge 400 V seadmete kinnitus Kruvid või küünised sisendite arv 14 sisestamine tagant jah Sisseviigu tüüp_ NYM-kaablid, andmesidekaablid ja gofreeritud torud Toru läbimõõdule 20/25 mm Torusisendid Ø 20 mm 2 Tuulekindel jah Värv sügavmust/sinakashall Vorm ümar - Kõik tüübid
-
Paigalduse tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
UP Quick-Fix
ZU 60-QF 2003740 25 Tükki
UP seadmetoosi kõrgendusrõngas, 12mm
ZU 12-PR 2003742 25 Tükki
UP seadmetoosi kõrgendusrõngas, 24mm
ZU 24-PR 2003744 25 Tükki
UP süvistatava toosi signaalkaas, ühene
ZU 60-SD 2003760 50 Tükki
UP vahemuhv
ZU 20-AS 2003746 25 Tükki - Allalaadimised
-
EÜ vastavusdeklaratsioon UG 66-L / 2003708 , 0.16MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba UG 66 , 0.34MB , pdfMontaažijuhend UP süvistatavate tooside paigaldusjuhend , 12.98MB , pdf
