US 7 riputusprofiil FT 200 | tsink
morepic-1 morepic-2 video-1 video-2

US 7 riputusprofiil FT

Artikli nr. 6339018 | EAN 4012196186556

tsink
Toote kirjeldus
Toote kirjeldus
Riputusprofiil (U-profiil) on koos keevitatud peaplaadiga mõõdus 70 x 50 mm .


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • U-profiil
Tehnilised andmed

Tehnilised andmed

Kanduri pikkus 200 8,3 kN
Kanduri pikkus 400 5 kN
Kanduri pikkus 600 3,5 kN
Kõrgus 50 mm
Laius 70 mm
Maksimaalne tõmbekoormus 11 kN
Materjal Teras
Materjali paksus 4 mm
Mõõde 70x50x200
Mõõt L 200 mm
Mudel U-profiil
Pikkus 200 mm
Pinnakate Kuumtsingitud kastmismeetodil
Toimetagamine jah
Värv tsink

Tehnilised andmed

U-pofiili (tüüp US 7 K) koormusdiagramm

U-pofiili (tüüp US 7 K) koormusdiagramm
  • Riputusprofiili otsa läbipaine lubatava koormuse juures Riputusprofiili otsa läbipaine lubatava koormuse juures
  • Kanduri lubatav koormus (kN) ilma ajutise, näiteks paigaldusest tuleneva koormuseta Kanduri lubatav koormus (kN) ilma ajutise, näiteks paigaldusest tuleneva koormuseta
  • Kanduri pikkus, mm Kanduri pikkus, mm
  • Koormuskõver koos profiilipikkustega (mm) Koormuskõver koos profiilipikkustega (mm)
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Värv Artikli nr. Kogus kl. VKE
US 7 K 20 FT 200 mm tsink 6339018
1 Tükki
US 7 K 30 FT 300 mm tsink 6339034
1 Tükki
US 7 K 40 FT 400 mm tsink 6339050
1 Tükki
US 7 K 50 FT 500 mm tsink 6339077
1 Tükki
US 7 K 60 FT 600 mm tsink 6339093
1 Tükki
US 7 K 70 FT 700 mm tsink 6339115
1 Tükki
US 7 K 80 FT 800 mm tsink 6339131
1 Tükki
US 7 K 90 FT 900 mm tsink 6339166
1 Tükki
US 7 K 100 FT 1000 mm tsink 6339182
1 Tükki
US 7 K 110 FT 1100 mm tsink 6339190
1 Tükki
US 7 K 120 FT 1200 mm tsink 6339204
1 Tükki
US 7 K 130 FT 1300 mm tsink 6339212
1 Tükki
US 7 K 140 FT 1400 mm tsink 6339220
1 Tükki
US 7 K 150 FT 1500 mm tsink 6339239
1 Tükki
US 7 K 160 FT 1600 mm tsink 6339247
1 Tükki
US 7 K 170 FT 1700 mm tsink 6339255
1 Tükki
US 7 K 180 FT 1800 mm tsink 6339263
1 Tükki
US 7 K 190 FT 1900 mm tsink 6339271
1 Tükki
US 7 K 200 FT 2000 mm tsink 6339298
1 Tükki
US 7 K 250 FT 2500 mm tsink 6339334
1 Tükki
US 7 K 300 FT 3000 mm tsink 6339360
1 Tükki
Tarvik

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE

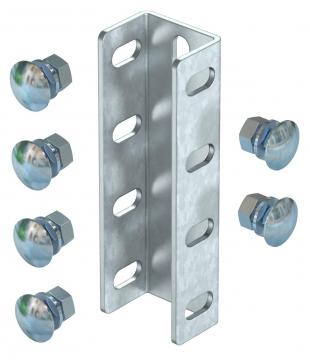

U-profiili jätkuelement FT U-profiili jätkuelement FT VUS 7 FT 6018378
10 Tükki
Kaitsekate Kaitsekate US 7 KS OR 6338497
20 Tükki
Ümarpeapolt koos seibi ja mutriga F Ümarpeapolt koos seibi ja mutriga F FRS 12x25 F 6406254
50 Tükki
Distantstükk DSK 61 FT Distantstükk DSK 61 FT DSK 61 FT 6416519
20 Tükki
Kuuskantpeapolt M12 F Kuuskantpeapolt M12 F SKS 12x100 F 6418295
20 Tükki
