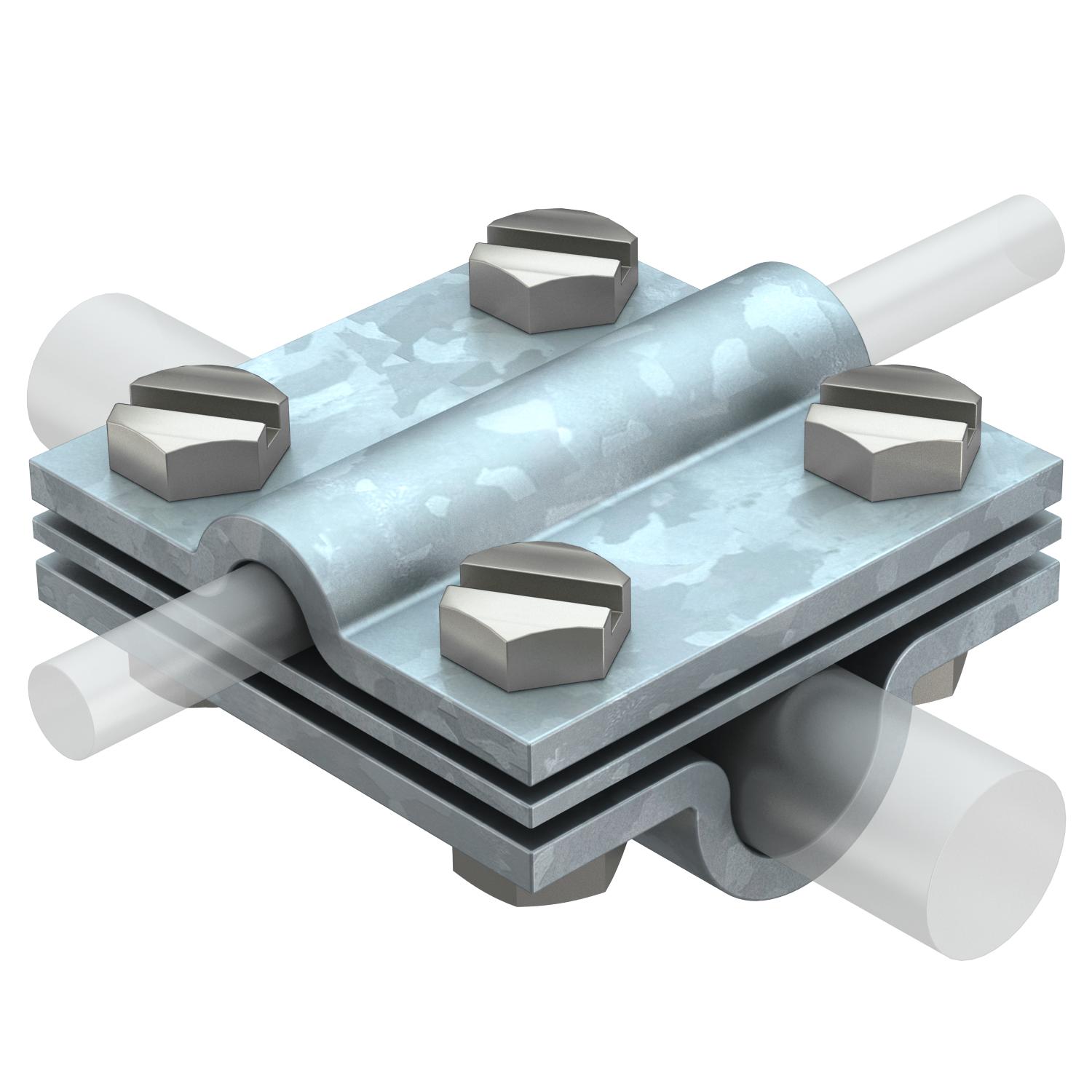

Vaheplaadiga ristühendus Rd 8–10 x Rd 16 FT jaoks

Artikli nr. 5312345 | EAN 4012195418153

Artikli nr. / Tüüp	5312345 / 252 8-10X16 FT

Sobivus	Rd 8-10 x 16 mm

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

• vastab VDE 0185-305-3 (IEC/ EN 62305-3) nõuetele
• sobivus: Rd 8-10 Rd 16 / FL 30
• vaheplaadiga
• monteeritud 4 kuuskantpoldi M8 × 25 ja 4 kuuskantmutriga M8

Tehnilised andmed

Tehnilised andmed

Jätkuelemendi tüüp	Ristühendusklemm
Kinnituskruvi tüüp	Kuuskantpolt
Materjal	Teras
Mõõde	8-10mm
Mõõt A	60 mm
Mõõt B	60 mm

Pinnakate	Kuumtsingitud kastmismeetodil
Sobib jätkuelemendile	Ümarjuht Rd 8–10 / Rd 16
Sobivus	Rd 8-10 x 16 mm
Vaheplaat	jah
Välguvoolu lahendusvõime	H/100 kA

Kõik tüübid

Kõik tüübid

Tüüp	Sobivus	Pinnakate	Artikli nr.	Kogus	kl. VKE
252 8-10X16 FT	Rd 8-10 x 16 mm	Kuumtsingitud kastmismeetodil	5312345	Tükki	25 Tükki

Allalaadimised

Tooteleht 252 8-10X16 FT / 5312345 , 0.21MB , pdf

Juhend Piksekaitse käsiraamat , 2.10MB , pdf

Juhend Juhend maandussüsteemidele , 2.10MB , pdf

Kataloog Maandamine ja potentsiaaliühtlustus , 16.24MB , pdf

REACH Vastavusdeklaratsioon 252 8-10X16 FT / 5312345 , 0.27MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon 252 8-10X16 FT / 5312345 , 0.12MB , pdf

Laadi alla

Valikuabi Valikuabi vundament- ja rõngasmaanduritele standardi DIN 18014 järgi , 0.19MB , pdf

Montaažijuhend Ristühenduse montaaži- ja paigaldusjuhend , 2.00MB , pdf

Laadi alla

Toote joonis 252 8-10X16 FT / 5312345, 115.74 kB, jpg

Mõõdistatud joonis 252 8-10X16 FT / 5312345, 79.95 kB, jpg

252 8-10X16 FT / 5312345

Kreuzverbinder mit Zwischenplatte für Rundleiter Rd 8-10 x Rd 16_V0.rfa, 308.00 kB
