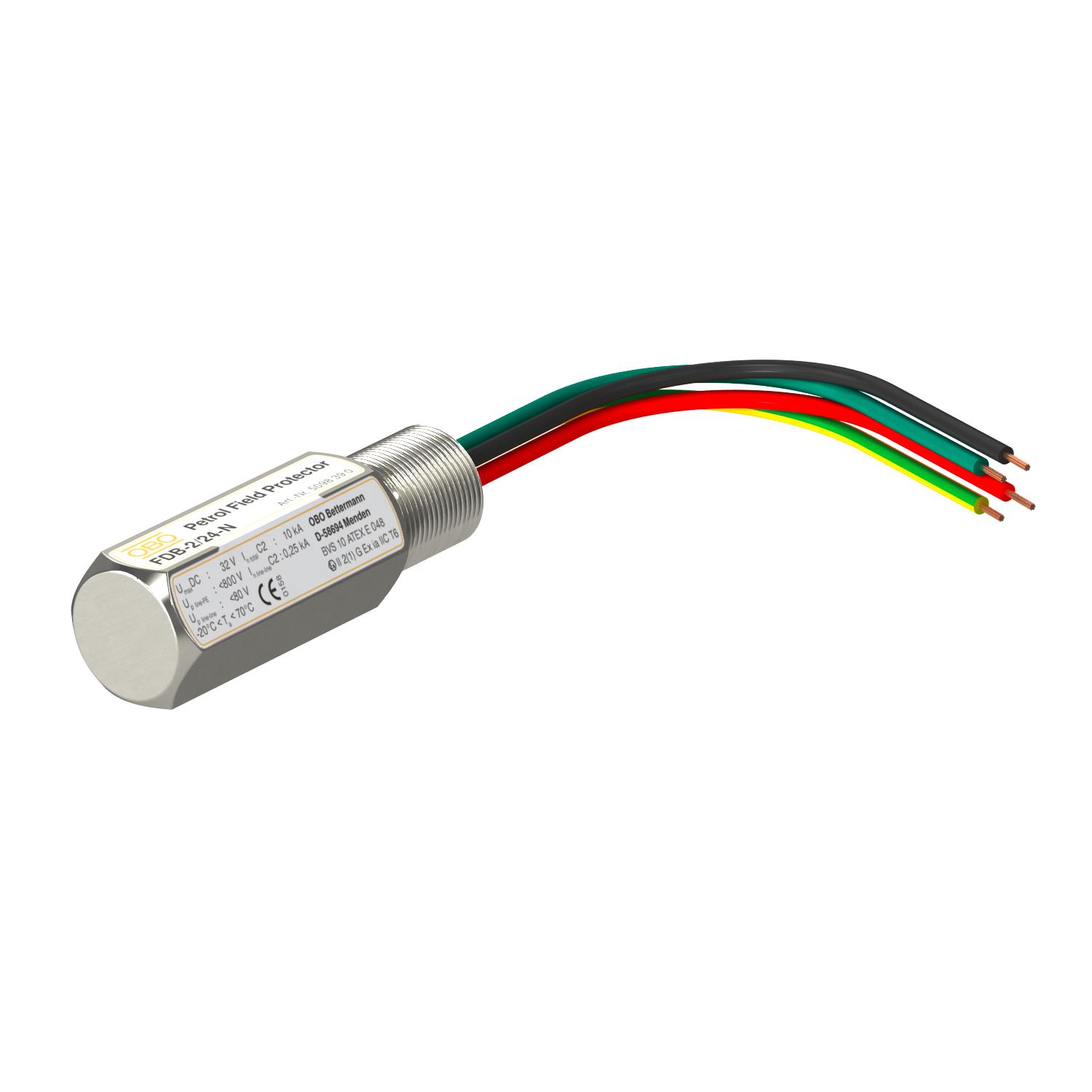

Väliseadmete kaitse, 3-pooluseline, 24 V, meeterkeermega
Artikli nr. 5098382 | EAN 4012195683346
- Toote kirjeldus
-
Toote kirjeldusPetrol field protector FDB sädemeohututele mõõteahelatele ja siinisüsteemidele
• Ühendus: meeterkeere
• Madal kaitsenivoo suure koormusvoolu korral
• Lihtne paigaldada väliseadmetele
• Tühiselt väike omamahtuvus ja induktiivsus
• Rõhukindlalt suletud roostevabast terasest korpus
• Plahvatusohu suhtes kontrollitud. ATEX heakskiit: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Kasutamine: läbivooluandurid, temperatuuriandurid
-
- Tehnilised andmed
-
Tehnilised andmed

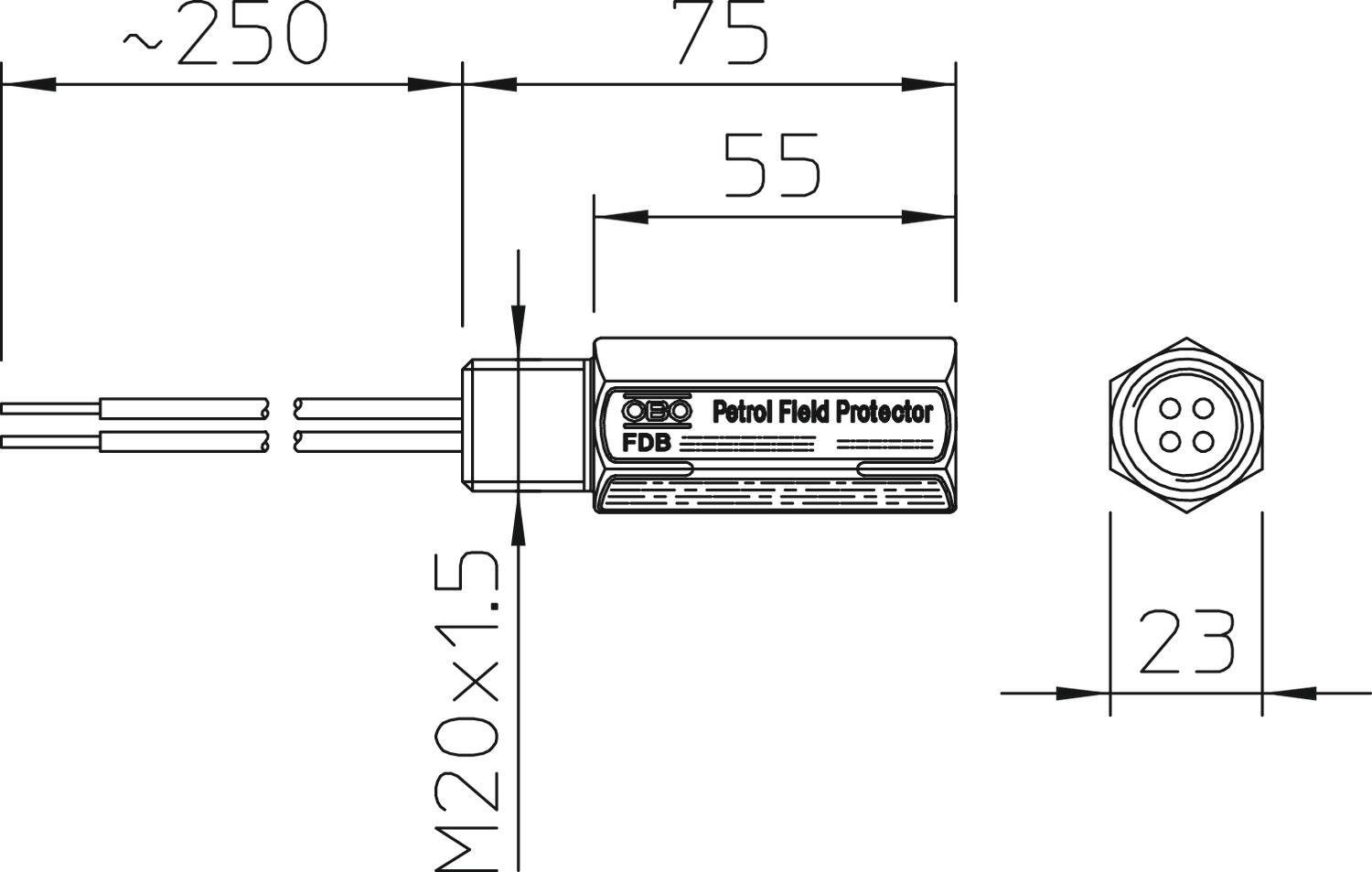

EX-luba II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048) kaitseklass IP65/67 Kaitsetase soon - maa <800 V Kaitsetase soon - soon <80 V Kategorie Tüüp 2+3 / C2+C1 Katsestandard IEC 61643-21 Kogu lahendusvool (8/20) 10 kA Korpuse materjal V2A Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass II+III/C2+C1 Lisakontakt ei LPZ 1→3 Maandus: Ühendusjuhe Mahtuvus (soon-maa) < 26 pF Mahtuvus (soon-soon) < 17 pF Mõõde 32V Mudel 3 poolusega; meeterkeermega Plahvatuskindel mudel jah Pooluste arv 3 Rakendustemperatuuri vahemiku max 70 °C Rakendustemperatuuri vahemiku min -20 °C Seadme signalisatsioon puudub Sisendi/väljundi montaaž M20 x 1,5 väliskeere Suurim talitluspinge AC 22 V Suurim talitluspinge DC 32 V Tõukevoolukindlus soon – maa C2: 5 kV / 2,5 kA (8/20µs) Tõukevoolukindlus soon – soon C1: 0,5 kV / 0,25 kA (8/20µs) Välimise poole / seadmepoole montaaž: Ühendusjuhe 1,5 mm² pikkus ~ 250 mm - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht FDB-3 24-M / 5098382 , 0.19MB , pdfKataloog Surge protection , 28.42MB , pdfEÜ vastavusdeklaratsioon FDB-3 24-M / 5098382 , 0.66MB , pdfMärgiste kasutamise luba ELi tüübihindamistõend , 0.29MB , pdf
