Märkus: seda toodet enam ei toodeta. Uue toote leiate siit: 7218040 / Välisnurk, kanali kõrgus 40 mm, polaarvalge

Välisnurk 134 | 70 | 40 | 110 | polaarvalge; RAL 9010

morepic-1

morepic-2

Välisnurk

Artikli nr. 7216504 | EAN 4012196620050

Artikli nr. / Tüüp

Mõõt A	134 mm

Mõõt B	70 mm

Mõõt H	40 mm

Mõõt t	110 mm

Värv

Toote kirjeldus

Toote kirjeldus

Lisadetailist kattepaneel tuletõkkekanali BSKM 0407 kahe kanaliotsa katmiseks välisnurgana vahetu seina- ja laemontaaži puhul. Kaasa arvatud liimitud tihendid ühenduskohtade sulgemiseks ja lahtised tihendid lukustusplaadiga kombineerimisel.

Tehnilised andmed

Tehnilised andmed

Isoleeriva katte materjal	muu
Kaabliümbris	Teras
Kaanekinnitus	muu
Leegikindlate külgede arv	3
Materjal	Teras
Mõõde	40x70
Mõõt A	134 mm
Mõõt B	70 mm

Mõõt H	40 mm
Mõõt t	110 mm
Perforatsiooniga	ei
Pinnakate	lakeeritud
Poogna nurk	90 °
Tulepüsivusklass I paigalduskanal	120
Vaheseinad võimalikud	ei
Värv	polaarvalge; RAL 9010

Kõik tüübid

Kõik tüübid

Tüüp	Mõõt A	Mõõt B	Mõõt H	Mõõt t	Värv	Artikli nr.	Kogus	kl. VKE
BSKM-AE 0407 RW	134 mm	70 mm	40 mm	110 mm	polaarvalge; RAL 9010	7216504	Tükki	1 Tükki
BSKM-AE 0407 FS	134 mm	70 mm	40 mm	110 mm	-	7216520	Tükki	1 Tükki

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE

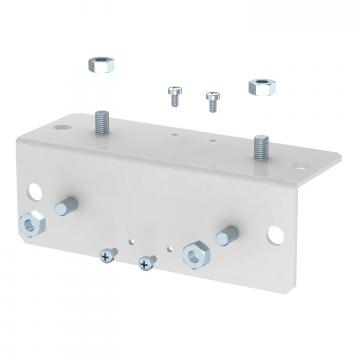

Lukustusplaat välisnurgale	BSKM-GA 0407 RW	7216505	Tükki	1 Tükki

Allalaadimised

Tooteleht BSKM-AE 0407 RW / 7216504 , 0.18MB , pdf

Juhend Tuletõke elektrotehnikas – juhtlõng tulekindlaks paigaldamiseks hoonesse , 2.00MB , pdf

Brošüür Brošüür Eksperdid , 2.10MB , pdf

Brošüür Zwischendeckeninstallationen , 2.10MB , pdf

Flaier Identifitseerimissilt PYROLINE Rapid , 2.00MB , pdf

Flaier PYROLINE Rapid BSKM RW , 2.00MB , pdf

Kataloog Brandschutzkanäle , 8.99MB , pdf

Montaažijuhend Tuletõkkekanali PYROLINE® Rapid paigaldusjuhend , 0.09MB , pdf

Toote joonis BSKM-AE 0407 RW / 7216504, 51.21 kB, jpg

Mõõdistatud joonis BSKM-AE 0407 RW / 7216504, 50.55 kB, jpg
