Varrasmaandur OMEX

Artikli nr. 5000025 | EAN 4012195371359

Artikli nr. / Tüüp	5000025 / 219 25 OMEX FT

Pikkus	1500 mm

Välisläbimõõt	25 mm

Materjal	Teras

Toote kirjeldus

Toote kirjeldus

• Süsteem OMEX

• Tapiga ja avaga jadaühenduseks

• Karastatud kuuskanttihvtidega

• Tsingikihiga min 60 µm

• Väga head kontaktomadused tänu avas olevale pliivooderdusele

• vastab VDE 0185-305 (IEC 62305) ja DIN EN 62561-2 nõuetele

Tehnilised andmed

Tehnilised andmed

Lühisvool (50 Hz) (1 s; ≤ 300 °C)	12,3
Materjal	Teras
Mõõde	1,5m
Mõõt D	25 mm
Pikkus	1500 mm

Pinnakate	Kuumtsingitud kastmismeetodil
Profiili liik	ümar D = 25 mm
Välguvoolu lahendusvõime	H/100 kA
Välisläbimõõt	25 mm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Välisläbimõõt	Materjal	Artikli nr.	Kogus	kl. VKE
219 25 OMEX FT	1500 mm	25 mm	Teras	5000025	Tükki	5 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Juhtteravik varrasmaandurile OMEX	1819 25	3041255	Tükki	5 Tükki
Ühendusklamber varrasmaandurile, universaalne FT	2760 25 FT	5001668	Tükki	5 Tükki

Allalaadimised

Tooteleht 219 25 OMEX FT / 5000025 , 0.14MB , pdf

Juhend Piksekaitse käsiraamat , 2.10MB , pdf

Juhend Juhend maandussüsteemidele , 2.10MB , pdf

Kataloog Maandamine ja potentsiaaliühtlustus , 16.24MB , pdf

Vastavusdeklaratsioon 219 25 OMEX FT / 5000025 , 0.06MB , pdf

Laadi alla

Valikuabi Valikuabi vundament- ja rõngasmaanduritele standardi DIN 18014 järgi , 0.19MB , pdf

Montaažijuhend Süvamaanduri paigaldusjuhend , 0.15MB , pdf

Laadi alla

Toote joonis 219 25 OMEX FT / 5000025, 21.54 kB, jpg

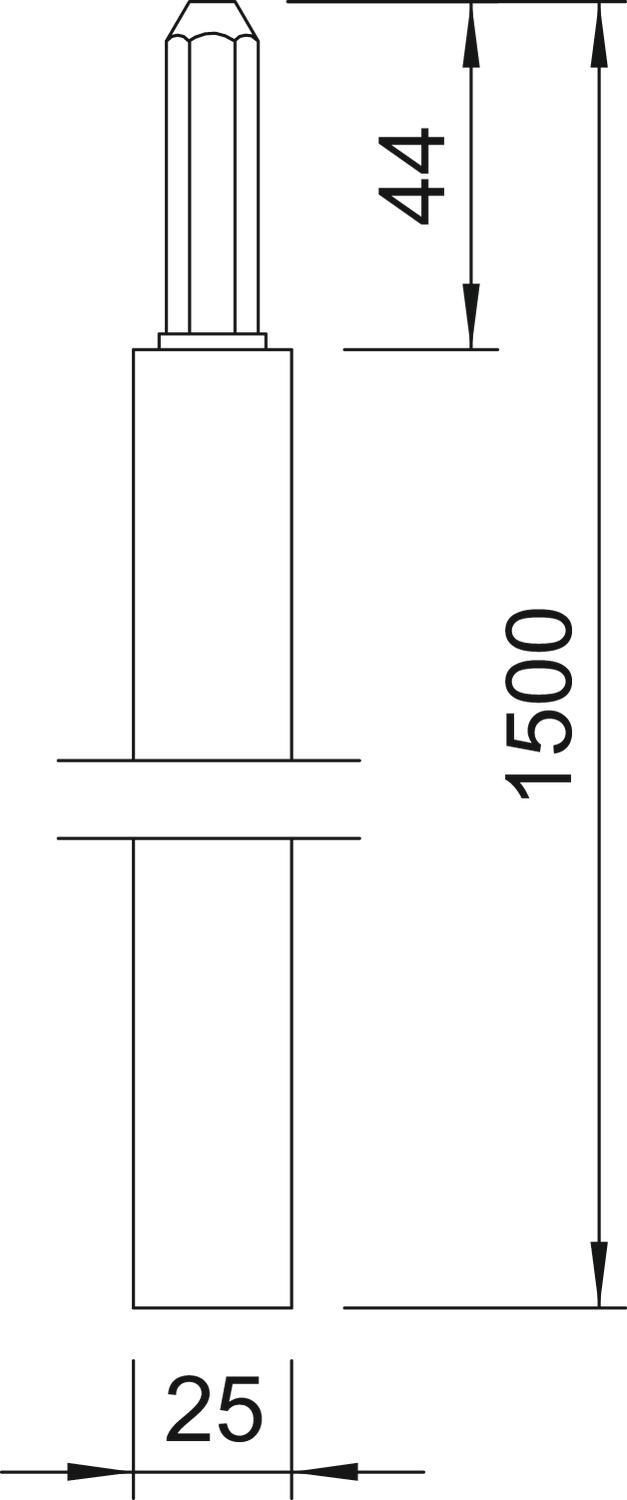

Mõõdistatud joonis 219 25 OMEX FT / 5000025, 31.23 kB, jpg

219 25 OMEX FT / 5000025

5000025_KSTP1.stp, 140.39 kB

Tiefen_und_Plattener_Staberder_OMEX.rfa, 548.00 kB
