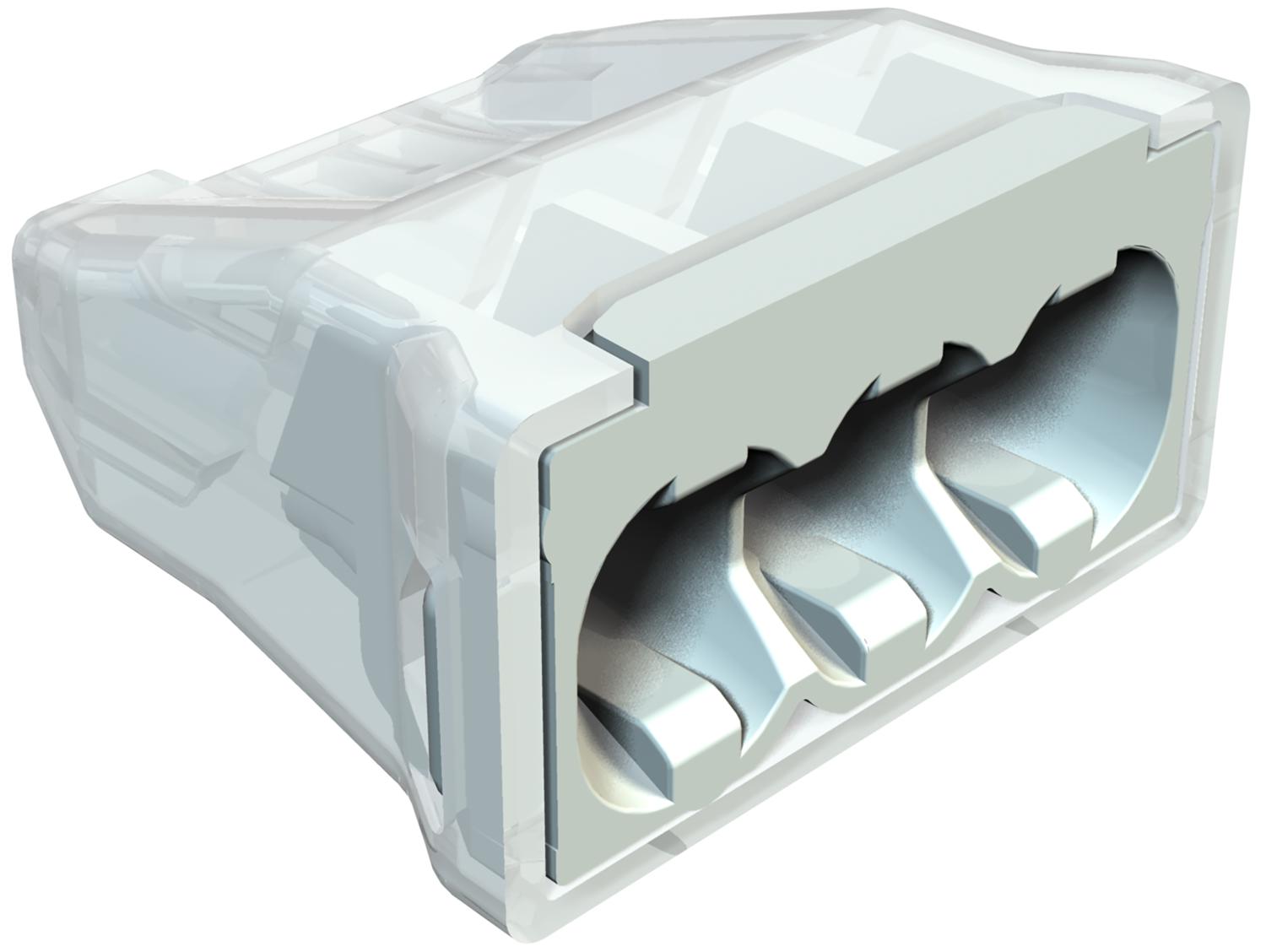

Vedruklemm, 3-pooluseline

Artikli nr. 2054485 | EAN 4012195879916

2054485 / 61 325 LGR
3
0,5 mm²
2,5 mm²
450 V
helehall; RAL 7035
Toote kirjeldus

Toote kirjeldus

Testitud vastavalt EN 60998
Kruvideta klemm ühekiuliste juhtmete ühendamiseks.

Nimiristlõige:
3 x 0,5 mm² – 2,5 mm² ühesoonelised juhtmed

3 x 1,5 mm² – 2,5 mm² jäigad mitmesoonelised juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: -5 kuni +90 °C.


  • Österreichischer Verband für Elektrotechnik, Austria
  • Underwriters Laboratories Inc., USA
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • halogeenivaba, ei sisalda kloori, fluori ja broomi
  • Leegile vastupidav 850°C
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Juhthoobadega ei
Klemmide arv 3
Kõrgus 8,9 mm
Laius 15,6 mm
Leegile vastupidav kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C
Materjal Polüamiid
Max nimiläbilõige 2,5 mm²
Min nimiläbilõige 0,5 mm²
Mitmekordse ühendusjuhtme max läbilõige 2,5 mm²
Mitmekordse ühendusjuhtme min läbilõige 1,5 mm²
Mõõde 3x2,5mm²
Nimipinge 450 V
Nimivool 24 A
Pikkus 17,2 mm
Pooluste arv 3
Rakendustemperatuuri vahemiku max 90 °C
Rakendustemperatuuri vahemiku min -5 °C
ristlõige 3 x 0,5 mm² – 2,5 mm² ühesoonelised juhtmed 3 x 1,5 mm² – 2,5 mm² jäigad mitmesoonelised juhtmed mm²
Sobib massiivjuhtidele ei
Sobib mitmesoonelistele juhtidele jah
Sobib painduvatele juhtidele ei
Ühekordse ühendusjuhtme max läbilõige 2,5 mm²
Ühekordse ühendusjuhtme min läbilõige 0,5 mm²
Värv helehall; RAL 7035
Kõik tüübid

Kõik tüübid

Tüüp Klemmide arv Min nimiläbilõige Max nimiläbilõige Nimipinge Värv Artikli nr. Kogus kl. VKE
61 325 LGR 3 0,5 mm² 2,5 mm² 450 V helehall; RAL 7035 2054485
100 Tükki
