Kombineeritud küttetorude ja elektrikarbikute põrandaliist-karbik RAUDUO
Kaks-ühes: ohutu renoveerimisidee

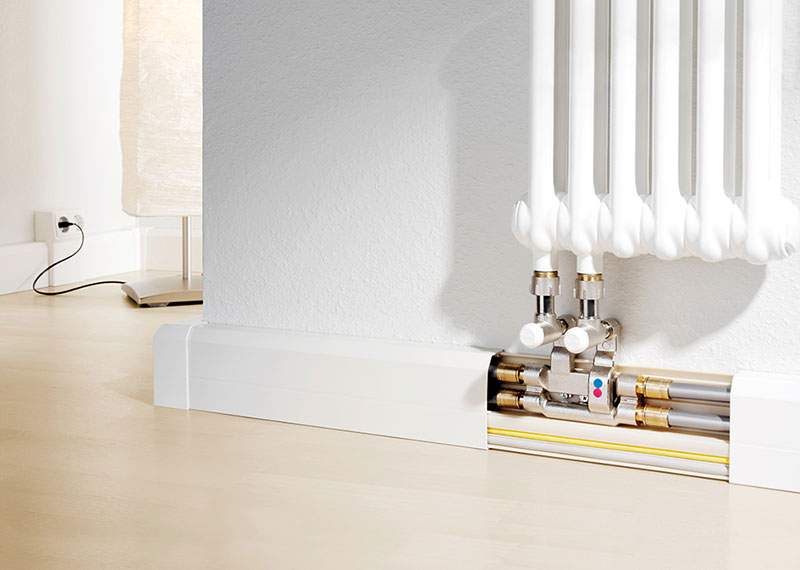

Kombineeritud elektrikaablite ja küttetorude karbik RAUDUO on suurepärane renoveerimisidee kaablite ja küttetorude ohutuks ning normikohaseks paigaldamiseks ühisesse põrandaliist-karbikusse. Termopuhver tagab toimiva ja kontrollitud soojusisolatsiooni. RAUDUO elektrikaablite ja küttetorude karbik on saadaval järgmistes värvitoonides: RAL 9001 kreemvalge ja RAL 9010 polaarvalge.
Kontrollitud kvaliteediga põrandaliist-karbik
RAUDUO karbiku puhul on VDE teabekontrolli kohaselt kontrollitud temperatuuri muutumist (DIN VDE 0298 osa 4). VDE katseraport tõendab, et isegi kõrge küttevedeliku temperatuuri korral küttetorudes jääb elektrikaablite ja -juhtmete temperatuur paigalduspiirkondades alla 30°C ega põhjusta tavapärase voolukoormuse korral mingeid probleeme. Ka kaitsekontaktide ühendusklemmide temperatuuri muutumist seadmekarbis on kontrollitud DIN VDE 0260– jaotise 4.4.1 järgi ning see toimib probleemideta. VDE raporti kohaselt ei ole elektrijuhtmesüsteemi kohandamine vajalik. Paigaldatakse tavalised paigalduskaablid ilma erilahendusi või -materjale kasutamata.
Peale selle on kombineeritud elektrikaablite ja küttetorude karbikut kontrollitud VDE DIN EN 50085-1 ja VDE DIN EN 50085-2-1 järgi.
Küttetorude ja elektrikaablite paigaldamine põrandaliistkarbikusse

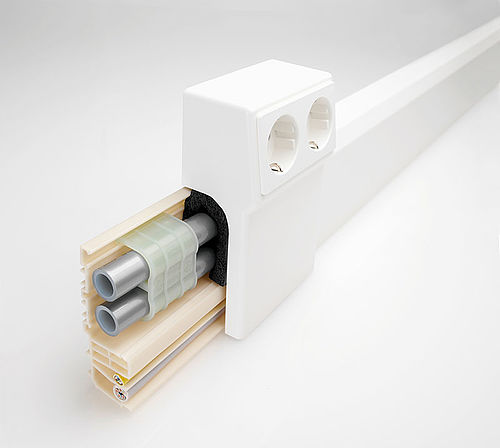

Tänu nutikale kaks-ühes lahendusele paigaldatakse küttetorud ja elektrikaablid lihtsalt ühisesse karbiku alumisse osasse. Peale selle lihtsustab paigaldust karbiku alumises osas olev piludega põhjaperforatsioon.
Seadmepaigalduskarpe saab ehitusklotside põhimõttel paigaldada mis tahes sobivasse kohta põrandaliist-karbikul.
Tihendushuulega karbikukaas olemasolevatesse hoonetesse

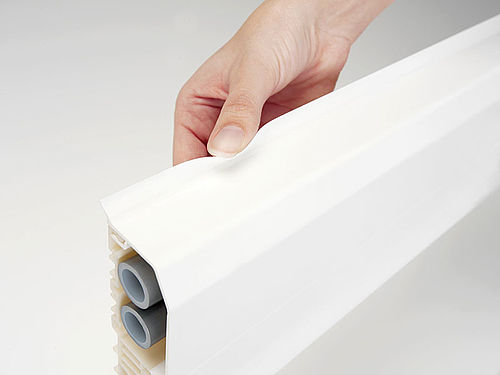

RAUDUO süsteemi karbiku kaas on valikuliselt saadaval olemasolevatesse hoonetesse sobiva 6 mm tihendushuule ning aheneva huule otsaga. See võimaldab täpselt sobivat seina- ja põrandaühendust. Tihendushuulel on alljärgnevaid eeliseid.
- Lamendatud nurk, mis koosneb eriti paindlikust materjalist. See tagab optimaalse sobitumise ja lünkadeta tihenduse.
- Võimalik kuni 5 mm sügavune tasandus.
- Takistab mustuse pääsemist põrandaliist-karbikusse.
Mida pidada silmas RAUDUO karbiku paigaldamisel?
RAUDUO süsteem hõlmab alljärgnevaid komponente.
- Karbik koos kaane ja alumise osaga.
- Sisenurk
- Välisnurk
- Kaane jätkukate
- Integreeritud 2-se pistikupesaga seadmepaigalduskarp
- Seadmepaigalduskarp koos kattega, keskplaadiga ja kandekõrvadega/kanderõngaga seadmete paigaldamiseks vastavalt standardile DIN 49075
Siit leiate mõningaid näpunäiteid ja juhtnööre oma RAUDUO kombineeritud elektri- ja küttekarbikute paigaldamiseks:
RAUDUO süsteemi sobivad kuni 20 mm välisläbimõõduga küttetorud ning need kinnitatakse küttetorutoe abil, mis lukustub alumises osas.
Karbiku alumised osad peavad olema nurkades lõigatud nurga all, et välistada soojuse pääsemist küttekambrist elektrikambrisse. Kui peaks esinema ehitusest tulenevaid keerulisi tingimusi, nagu nt kõverad seinad, tuleb võimalik kambrieralduse lõhe sulgeda silikooniga.
VDE nõuete kohaselt peab otsadetailide paigaldamisel kasutama liimi.
Milliste küttetemperatuuride puhul võib RAUDUO süsteemi paigaldada?
VDE teaberaporti kohaselt võib RAUDUO süsteemi paigaldada 70°C pealevoolutemperatuuri või 55°C tagasivoolutemperatuuri korral. Kui pealevoolutemperatuur on 90°C või tagasivoolutemperatuur kuni 70°C, tuleb VDE raporti kohaselt seadme-paigalduskarbi isolatsioon asendada isolatsioonivahuga (90°C) artikli nr 6132175.
Vaata ka muid OBO tooteid hoonete paigaldiste ja juhtmestikukarbikute valdkonnast meie veebilehelt.
Lisateavet RAUDUO süsteemi kohta leiate meie brošüürist. Download.
