Tasanduskihiga kaetud kanalisüsteem EÜK
OBO EÜK-süsteem on üks armastatumaid põrandaspaigaldus-süsteeme. Projekteerijad üle terve maailma usuvad selle mitmekesisusse, usaldusväärsusesse ja paindlikkusesse. Nii on koostöös OBO-ga realiseeritud arvukalt rangeid nõudeid esitavaid ehitusprojekte. EÜK-süsteem vastab kõigile nõudmistele nii ehitusplatsil kui ka hilisemal kasutusel.
Põrandaspaigaldus-süsteemide eksperdid
OBO tasanduskihiga kaetud kanalisüsteem on Euroopa esimene põrandaspaigaldus-süsteem, sellisena nagu me seda tänapäeval tunneme. Süsteemi tutvustati esimest korda juba 1965. aastal ja seda on sellest ajast peale pidevalt ajakohastele paigaldusharjumustele kohandatud. Juba viis aastakümmet asetavad projekteerijad, arhitektid ja ehituse tellijad läbiproovitud tehnikale suuri lootusi. Eriti siis, kui see puudutab suurt paindlikkust põrandaspaigalduse elektripaigaldistes.
Tugev ja mitmekülgne
EÜK-süsteem sobib kõigile tasapinnaliikidele, nt tsementpind, valuasfalt, ujuv põrand või köetav põrand. Probleemiks pole ka muutused põrandakattes. Süsteemi saab kasutada mitmesuguste põrandakatete korral (kivi, marmor, puit, tekstiil, plastkatted ...). Samal ajal saab seda süsteemi kombineerida kuivade, niiskete või märgpuhastatavate põrandakatetega.
Väljaehitamine suure koormustaluvusega süsteemiks
Olenevalt ehitusprojektist pakub süsteem lahendusi kõrgendatud koormusnõudega põrandakonstruktsioonide jaoks. EÜK-süsteem on välja ehitatav suure koormustaluvusega süsteemiks. EÜK-süsteemi vastupidavust on kontrollitud standardi DIN 50085-2-2 kohaselt. Suletud kanalisüsteem kaitseb mahapandud juhtmeid ja kaitseb ehituskohta iga päev sammude, tolmu ja mustuse eest.
Paigaldussõbralik

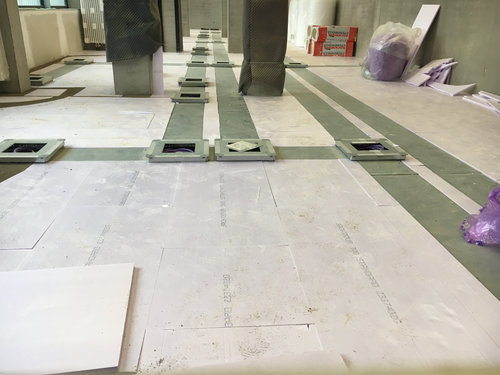

OBO EÜK-süsteemi põrandasisesed kanalid ja süvistuskarbid paigaldatakse otse betoonile. Soojuskadude ja sammumüra vähendamiseks paigaldatakse isoleerkihid. Need isoleerkihid ümbritsevad kanalisüsteemi täielikult. Samuti on võimalik kombineerimine põrandaküttega aluspõrandas. Siinjuures on kanalisüsteem paigaldatud põrandaküttest allapoole ning asub seega täielikult eraldatuna isolatsioonikihis.
Tugeva süsteemi tugevused tulevad esile ehitusfaasis. See on kogu paigalduse ajal täielikult suletud. Süvistuskarpe kaitstakse paigaldus-kaitsekatete abil. Nii ei saa võõrkehad süsteemi sisse pääseda ja siseruum jääb puhtaks. Süvistuskarbid katavad suure reguleerimispiirkonna põranda kõrguses 70 kuni 220 mm. Lisaks sellele on kanalisüsteemi süvistuskarbid isoleeritavad pärast põrandavalu nii, et need ei jää aluspõrandaga kontakti. Selline eraldamine hoiab ära külgneva põrandakatte ja tasanduskihi praod.
Pistikupesade, andme- ja multimeediaühenduste paigaldamine on OBO enda Modul 45 seeria abil paindlikult võimalik. Neid mooduleid saab seadmekarpide abil paigaldada kõigisse põrandakarbi variantidesse. Need põrandakarbi variandid on saadaval modulaarselt ülesehitatud kassettide ja põrandakarpidena.
Paigalduspõhimõte

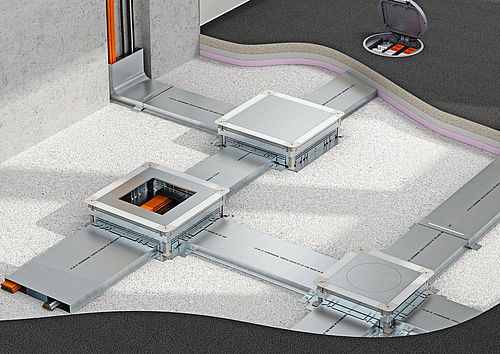

1 | Põrandasisene paigalduskanal |
2 | Kanali fiksaator |
3 | Ühendusjätk |
4 | Vertikaalpoogen |
5 | Paigaldusraami ja pimekatteplaadiga põrandasisene süvistuskarp (UGD) |
6 | Põrandasisene süvistuskarp (UZD) |
7 | Kanali otsatükk |
Kontrollitud mürakaitse ja tuleohutuse suhtes

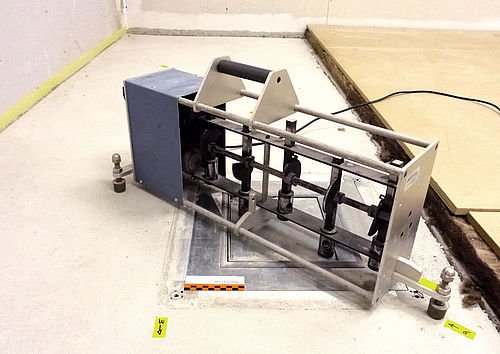

Kanalisüsteem vastab kõrghoonete ehituse heliisolatsiooni nõuetele. Selleks sidestatakse süvistuskarbi ülaraam tasanduskihi paigaldamise järel süvistuskarbi alaosast lahti. Nüüd asetseb raam tasandusplaadil ilma otsese kokkupuuteta betoonigapõrandaga. Tänu sellele lahtisidestamisele ei saa kanalisüsteemist ja süvistuskarbist helid edasi kanduda. Pealt kaetud kanalisüsteemi EÜK saab paigaldada ka evakuatsiooni- ja päästeteedele ning tuletõkkeseinu läbivalt. Selleks on vaja spetsiaalseid OBO kaabliavatäiteid. Suletud konstruktsiooni tõttu sobib kanalisüsteem suurepäraselt kaablite kaitseks, kaablisüsteemi puhtuse hoidmiseks ja elektromagnetiliseks varjestuseks. See varjestus on tagatud ka ehitusetapis.
Kanalite kaldsisseviigud

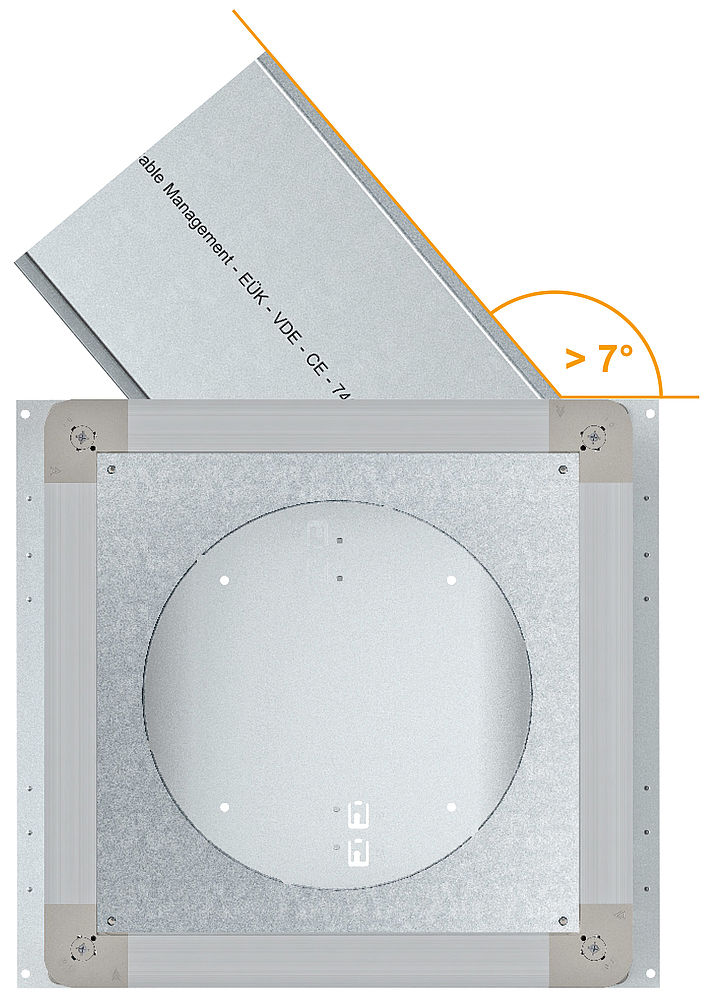

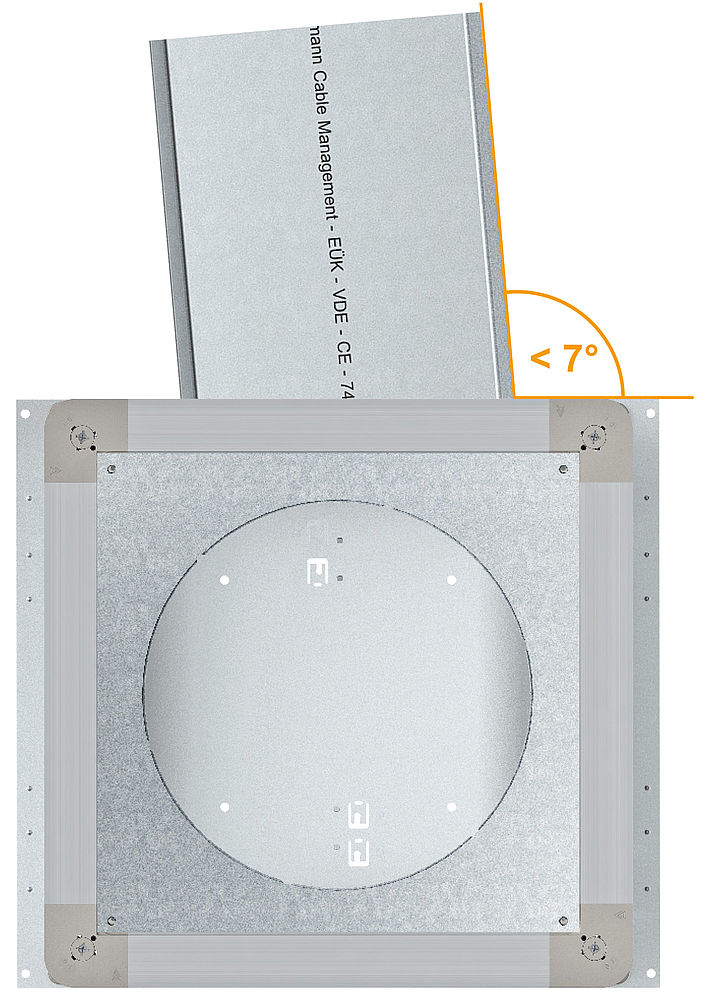

EÜK-süsteemi põrandakarpide ettevalmistatud kanaliavadega on ilma kohanduslõiketa võimalik ka suuna muutmine või kanalite kaldsisseviik (kuni 7 °). Kanali kaldsisseviiguks rohkem kui 7° nurga all saab teha vastava reguleerimislõike. See reguleerimislõige tuleb läbi viia sõltuvalt karbi suurusest ja sisestamisavast.
Kanali suunamuutused
Kanalite kaldsisseviigud
