Liigpingekaitse plahvatusohtlikes piirkondades tööstuses
Kui plahvatusoht on eriti suur
Plahvatusohtlikes piirkondades esinevad välk ja liigpinge võivad põhjustada hävitavaid tagajärgi, kui ei ole paigaldatud piisavat või professionaalset pikse- ja liigpingekaitset. Iga ettevõte, mis toodab, töötleb või ladustab põlevaid aineid, peab arvestama plahvatusohuga. Professionaalset pikse- ja liigpingekaitset, nagu nõutakse standarditega IEC 62305-3 ja IEC 62305-3 plahvatusohtlikele keskkondadele, saab realiseerida OBO Bettermanni testitud ja heakskiidetud toodete abiga. Spetsiaalsed tooted on siinkohal , EX-Eraldussädemik EX ISG H ja erilised kaitseseadmed andmesüsteemidele ning mõõte-, juhtimis- ja reguleerimissüsteemidele. Välise piksekaitse jaoks kasutatakse kõrgepingekindlat isoleeritud isCon®-i välguvoolujuhti.
Plahvatusohtlikud alad (Ex-alad) on kõik ruumid ja alad, kus moodustuvad gaasid, aurud, udud või tolm, mis moodustavad õhuga plahvatusohtlikke segusid, ning mis võivad koguneda ohtlikus koguses.

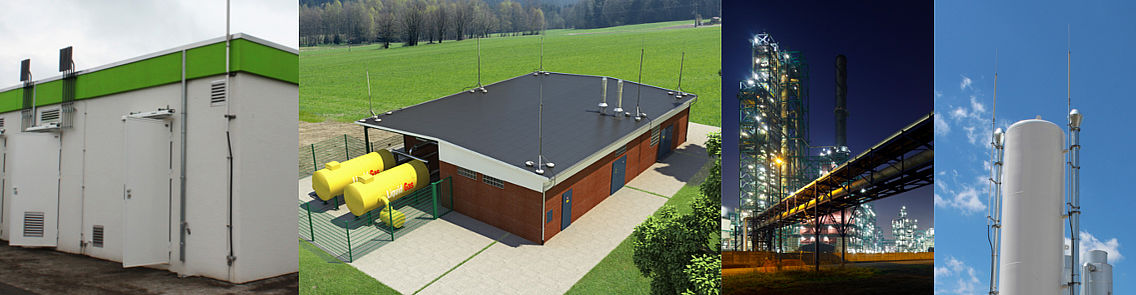

Selliseid alasid võib leida nt. järgmistes süsteemides:
- Gaasi rõhu reguleerimis- ja mõõtesüsteemid
- Kompressorjaamad
- Kütusemahutid
- Rafineerimistehased
- Tootmisrajatised keemia- ja farmaatsiatööstuses
Pikse- ja liigpingekaitse tähendab alati ka ennetavat tulekahjukaitset
Lisaks tuleohtlikule ainele ja hapnikule on plahvatuse tekitamiseks vajalik süüteallikas. OBO välgu- ja liigpingemeetmete abil ei saa süüteallikaid (nt elektromagnetilised lained või välgulöögid) isegi mitte tekkida või need püütakse kontrollitult kinni ja juhitakse eemale.

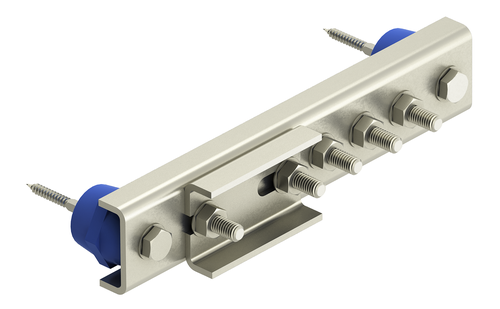

Potentsiaaliühtlustuslatt EX PAS
Plahvatusohtlike alade piksekaitsesüsteemide liitmikud ja ühendused peavad olema projekteeritud nii, et välguvoolu läbimisel ei tekiks süütevõimalikke sädemeid. (plahvatusohtlike alade potentsiaaliühtlustuslatti) võib kasutada IEC 62305-3 kohaselt piksekaitse potentsiaaliühtlustuseks ja vastavalt DIN VDE 0100 osa 410/540 kaitse- või talitluspotentsiaaliühtlustuseks. Plahvatusohtlike piirkondade potentsiaaliühtlustuslatil EX PAS on järgmised omadused:
- kõigi plahvatusohtlike rühmade puhul ning kasutamiseks plahvatusohtlikes tsoonides 1/21 või 2/22
- kõrgeim katseklass H vastavalt IEC 62561-1 suurtele koormustele (sise- ja välistingimustes)
- korrosioonikindlast materjalist (roostevaba teras)

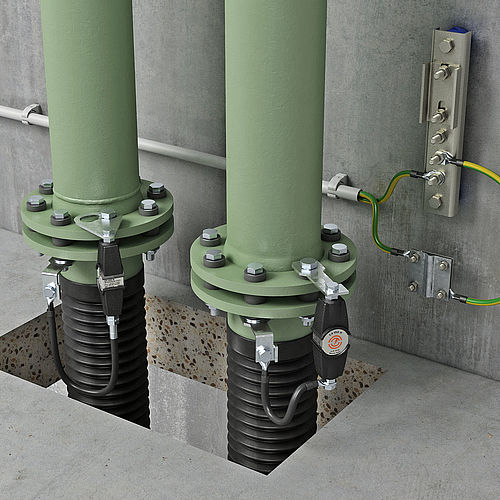

Eraldussädevahemik EX ISG H
Plahvatusohtlikel aladel on isolatsioonidetailidel sädemete vältimiseks vaja kasutada Ex-sertifikaadiga sädemikke. ATEX-/IECEx-sertifitseeritud OBO sädemik EX ISG H isoleerib süsteemi osad korrosioonivooludest ja vastab IEC 62561-3 nõuetele välguvoolude ühendamiseks plahvatusohtlikul alal.
Eraldussädemiku EX ISG H tooteomadused:
- keemiline vastupidavus
- vastupidav õlide ja äärmuslike temperatuurikõikumiste suhtes
- UV-stabiilne, ilmastikukindel
- Ex piirkondade rõhukapsel "d": gaasi- ja tolmukindel
- vastupidav soolasele veele
- kõrgeim katseklass H vastavalt IEC 62561-3

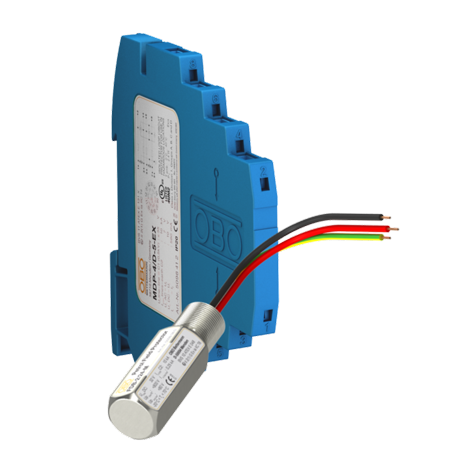

Liigpingekaitse andmesüsteemidele ning mõõte-, juhtimis- ja reguleerimissüsteemidele: MDP-EX ja FDB
Isegi ilma otsese välgulöögita võivad indutseeritud pinged kahjustada elektriseadmeid, mõõte-, juhtimis- ja reguleerimistehnika süsteeme ja komponente ning halvimal juhul põhjustada plahvatuse. OBO MDP tüübi piksebarjäärid on sädemeohutuse (ia) suhtes kontrollitud ja sõltumatult sertifitseeritud. Kõrge lahendusvõimega kuni 10 kA pakuvad nad mõõtmis-, juhtimis- ja reguleerimisrakendustele optimaalset kaitset.
Väline piksekaitse kõrgepingekindla, isoleeritud allaviiguga
Samuti ATEX-testitud OBO isCon®-i välguvoolujuht väliseks piksekaitseks takistab vahetut ülelööki allaviigu ja kaitstava objekti vahel. Esimese potentsiaaliühenduse järel peale ühenduselementi peegeldab isCon® välguvoolujuht ekvivalentset eralduskaugust Se kuni 0,9 meetrit õhus vastavalt VDE 0185-305-3. Paigaldus on seega võimalik vahetult metallist ja elektrilistele paigaldistele. isCon® välguvoolujuht on saadaval 5 erinevas versioonis, nii et iga rakenduse jaoks on saadaval sobiv allaviigusüsteem. Rohkem teavet pikse- ja liigpingekaitse teemal leiate meie käsiraamatust "Pikse- ja liigpingekaitse plahvatusohtlikele piirkondadele". Piksekaitse kohta saate põhjalikke selgitusi lisaks meie "käsiraamatust: Juhis piksekaitsesüsteemi kavandamiseks", mida saate tellida kas telefonil +372 6519870 või digitaalsel kujul alla laadida.
