Paigaldussüsteemid koos keskkanduriga on toimetagamiseks kontrollitud ja lubatud
Tulekahju korral puutuvad kaablid ja juhtmed kokku äärmusliku leegi- ja põlemiskoormusega.
Siiski peavad nad taluma teatud aja jooksul temperatuuri kuni 1000 °C, ilma et tekiks vaskjuhtmete lühis.
Kaablikandesüsteemi võib endale sealjuures ette kujutada kui omamoodi kaablite ja juhtmete tugikorsetti.
Toimetagamisel on sellel eriline tähtsus. OBO Bettermann pakub laias valikus kandekonstruktsioone ja paigaldusvõimalusi ning laiendab seda valikut pidevalt.
Kaablirenni RKSM 6 ja korvrenni tüüp GRM 55 200 keskkanduri paigaldussüsteem sai toimetagamiseks täiendava loa. Vastavad ehitusjärelevalve katsetunnistused on olemas.
Keskriputusega paigaldussüsteem: Kaablirenn RKSM 6...
Kaablirenn RKS-Magic® on kaabelspetsiifilise kandekonstruktsioonina elektrilise funktsiooni tagamiseks DIN 4102 osa 12 alusel üle kontrollitud ning toimetagamise klasside jaoks E30 kuni E90 heaks kiidetud.
Kerge konstruktsiooniga paigaldussüsteem koosneb keskkandurist ja tsentraalselt paigutatud keermevardast ning mõne lisadetaili kaasabil on süsteem lihtsalt ja kiiresti paigaldatav. Kruvivaba Magic ühenduse abil saab kaablirenne RKS-Magic ilma tööriistadeta eriti kiiresti ning ökonoomselt üksteisega ühendada.
Toimetagamiseks tuleb pärast rennide ühendamist renni põhjas asuvad tugevdusdetailid kruvikeeraja abil tagasi painutada. Materjali kahekordne paksus ühenduse piirkonnas ja põhjas asuvad valtstugevdused hoolitsevad kaablirenni suure kandevõime eest. Kandesüsteemile on lubatud paigaldada lisadetaile.

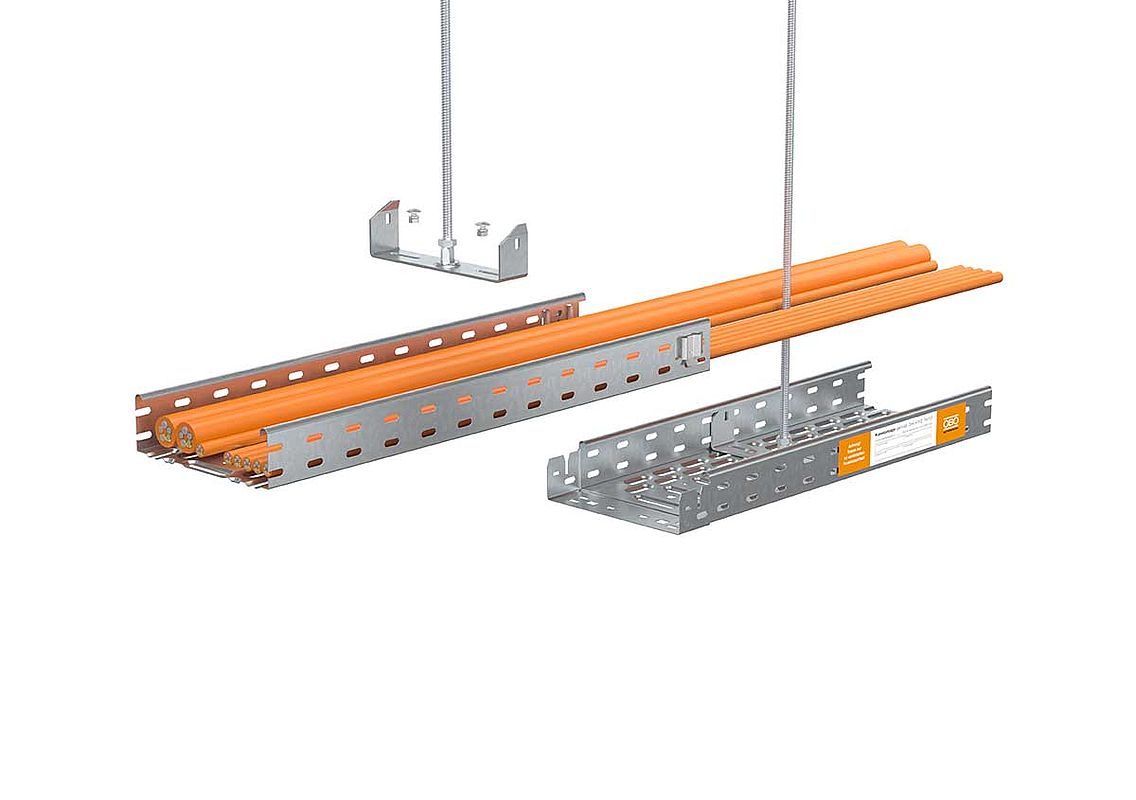

Kaablirenni RKS-Magic paigalduspõhimõte
Paigaldamise esimene samm on keskkanduri paigaldamine kaablirenni sisse. Keermevarras kinnitatakse keskkanduri külge täiendava kuuskantmutriga.
Pärast seda kui keskkandur on renni põhja kinnitatud, ühendatakse kaablirennid Magic ühenduse abil.
Seejärel tuleb veel ainult põhjas asuvad tugevdusdetailid tagasi painutada. Tulemus: kruvivaba ühendus.
Lisadetaile saab kruvideta Magic-ühenduse abil kiiresti ja hõlpsalt paigaldada.
Kas teadsite juba: teisi süsteeme kaablirennide tootevaldkonnast
leiate meie veebikataloogist.</p>
Keskriputusega paigaldussüsteem: korvrenn GRM 55 200
Korvrenn GR-Magic on kaablispetsiifilise kandekonstruktsioonina elektrilise funktsiooni tagamiseks DIN 4102 osa 12 alusel üle kontrollitud ning funktsiooni tagamise klasside E30 kuni E90 jaoks heaks kiidetud.
Lisaks keskriputusele koosneb kerge konstruktsiooni paigaldussüsteem keskkandurist ja tsentraalselt paigaldatud keermevardast.
Tänu korvrenni GR-Magic kruvivabale ühendusele saab seda kruvivabalt ja seega eriti kiiresti ja ökonoomselt paigaldada.

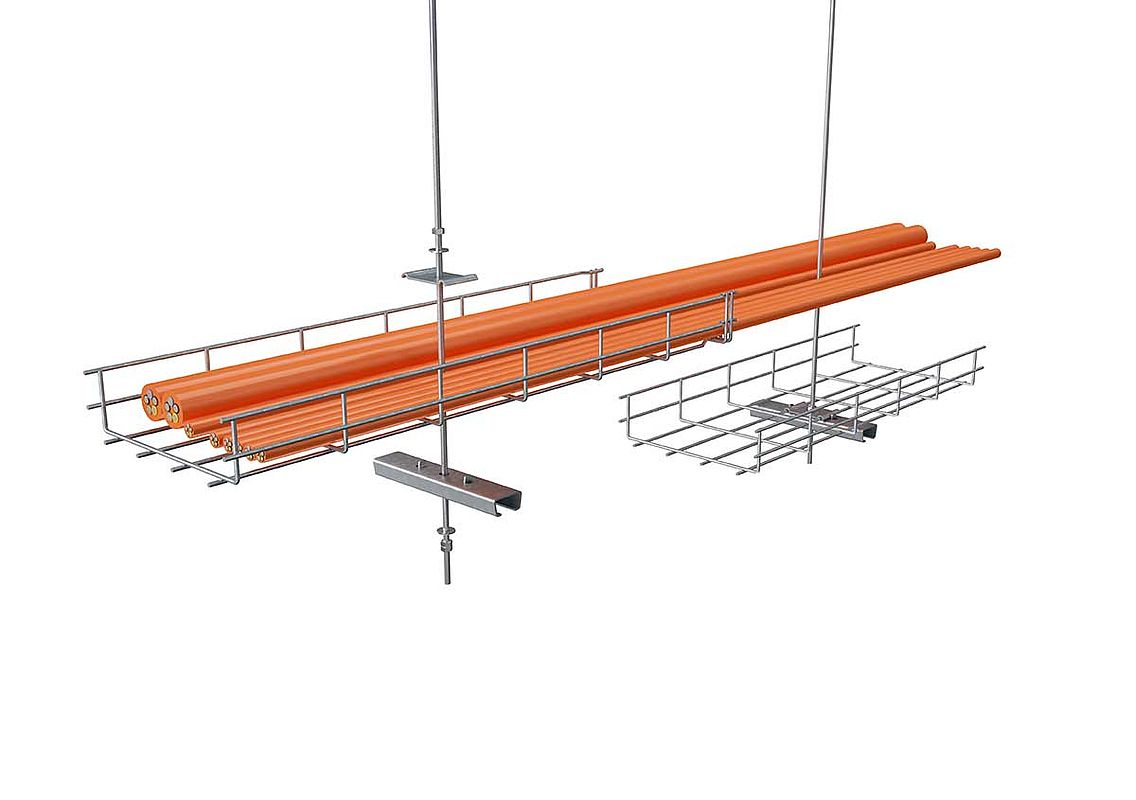

Korvrenni GRM 55 200 paigalduspõhimõte:
Keskkanduri kinnitamine toimub koos keermevarda paigaldusega. Selleks asetatakse keskkandur korvrenni alla ja fikseeritakse ülaltpoolt kinnituspoldiga.
Sellele järgneb keermevarda paigaldamine ja fikseerimine keskkanduri külge.
Üksikud korvrennipikkused ühendatakse lihtsalt Magic liitega ja need moodustavad ilma täiendavate kruvide ja jätkudeta mehaaniliselt ohutu terviku.
Lisadetaile saab lisaks sellele kiiresti ja hõlpsalt paigaldada Magic ühenduse abil.
